Угол естественного откоса песка снип

СНиП 3.02.01 — 87 «Земляные сооружения, основания и фундаменты». Разделы 3 (пункты 3.2, 3.11, 3.12, 3.14 — 3.17, 3.19, 3.20, 3.22), 7 (пункты 7.10, 7.11), 8 (пункт 8.1), 9 (пункты 9.2, 9.5), 11 (пункты 11.4, 11.28); таблицы 1, 8

ПРИЛОЖЕНИЕ 3
Рекомендуемое
ОПРЕДЕЛЕНИЕ КРУТИЗНЫ ОТКОСОВ ВРЕМЕННЫХ ВЫЕМОК В ОДНОРОДНЫХ НЕМЕРЗЛЫХ ГРУНТАХ
1. Для определения крутизны откоса принимаем буквенные обозначения величин:
h — высота откоса, м;
q — крутизна (угол) откоса, град;
с и j — предельные значения удельного сцепления, кПа, и угла внутреннего трения, град, определяемые по формулам:
(1)
где cI и jI — расчетные значения соответственно удельного сцепления, кПа, и угла внутреннего трения, град, определенные согласно требованиям СНиП 2.02.01-83;
kst — коэффициент устойчивость, определяемый по формуле
(2)
здесь gn и gc — соответственно коэффициенты надежности по назначению и условий работы, принимаемые в соответствии со СНиП 2.02.01-83; для земляных сооружений высотой (глубиной) до 10 м со сроком службы до 5 лет допускается принимать значение коэффициента надежности по назначению gn = 1,05;
gI — расчетное значение удельного веса грунта, кН/м3, определяемого в соответствии с требованиями СНиП 2.02.01-83. Удельный вес, кН/м3, вычисляется путем умножения плотности, т/м3, на величину ускорения силы тяжести, 9,8 м/с2.
2. Находим число единиц загружения K в заданной нагрузке q, кПа, на поверхности грунтового массива по формуле
(3)
При отсутствии нагрузки на поверхности или ее расположении от бровки выемки на расстояниях, больше установленных в п. 5, принимается К = 0.
3. Определяем параметр устойчивости по формуле
(4)
4. Требуемый угол откоса q находим по значениям j, К и Е следующим образом:
при Е £ 0,25 по графикам на черт. 1-5 с интерполяцией для промежуточных значений j и Е;
при Е > 0,25 по формуле
(5)
где q0 — предельное значение q (обозначено на верхнем обрезе координатной сетки на черт. 1-5);
q0,25 — значение q, соответствующее Е = 0,25.
5. Для временных откосов (со сроком службы до одного года) минимальное приближение к бровке bf, м, нагрузки, которую допускается не учитывать (К = 0) при нахождении значения q, допускается определять в зависимости от ширины призмы обрушения откоса b, м:
а) при нагрузке от сыпучего материала с удельным весом gm £ 18 кН/м3 (например, от отвала грунта), отсыпанного под углом естественного откоса, но не более 45 от горизонтали
(6)
б) при равномерно распределенной нагрузке
где gm = 18 кН/м3. (7)
Ширину призмы обрушения откоса b, м, определяем по формулам:
при Е ³ 0,167 (8)
при 0,167 > Е ³ 0,1
(9)
при Е 0,5 0,7 0,9
Влажные пески, супеси, тугопластичные, пылевато-глинистые грунты с показателем текучести IL > 0,3 1,0 1,2
Полутвердые и твердые, пылевато-глинистые грунты, гравелистые маловлажные плотные пески 1,4 1,6
Примечание. При выборе типе вибропогружателя для заглубления полых свай и свай-оболочек с извлечением грунта из внутренней полости указанные значения А0 понижаются в 1,2 раза. При слоистом напластовании грунтов значение А0 принимается для слоя самого тяжелого грунта из числа прорезаемых слоев.
2. В конце вибропогружения висячего свайного элемента при скорости вибропогружения V в последнем залоге не менее 2 см/мин должно удовлетворяться условие
(3)
где N — расчетная нагрузка на свайный элемент, кН;
W — мощность, расходуемая на движение вибросистемы, кВт, определяемая по формуле
(4)
здесь h — КПД электродвигателя, принимаемый по паспортным данным в размере 0,83-0,90 в зависимости от нагрузки;
Wh — потребляемая из сети активная мощность в последнем залоге, кВт;
W0 — мощность холостого хода, принимаемая при отсутствии паспортных данных равной 25 % номинальной мощности вибропогружателя. кВт;
Fs — боковое сопротивление грунта при вибропогружении, кН, определяемое по формуле
(5)
здесь п — фактическая частота колебаний вибросистемы, мин-1;
Аr — фактическая амплитуда колебаний, принимаемая равной половине полного размаха колебаний свайного элемента на последней минуте погружения, см;
A0 — расчетная амплитуда колебаний вибросистемы без сопротивлении, см, определяемая по формуле
(6)
здесь Km — статический момент массы дебалансов вибропогружателя, кг × м, в последнем залоге;
Mc — суммарная масса вибросистемы, кг;
ks — коэффициент снижения бокового сопротивления грунта во время вибропогружения, принимаемый по табл. 1;
Gn — вес вибросистемы, равный суммарному весу сваи, наголовника и вибропогружателя, кН;
fr — коэффициент влияния инерционных и вязких сопротивлений на несущую способность сваи, принимаемый по табл. 3;
gg — коэффициент надежности по грунту, принимаемый равным 1,4.
Таблица 3
Вид грунта по боковой поверхности свайного элемента Коэффициент fr
Пески и супеси твердые 1,0
Супеси пластичные, суглинки и глины твердые 0,95
Суглинки и глины:
полутвердые 0,90
тугопластичные 0,85
мягкопластичные 0,80
Примечание. При прорезании сваей слоистых грунтов коэффициент fr определяется как средневзвешенный.
3. Контроль за погружением свай методом вдавливания следует осуществлять по глубине погружения и усилию вдавливания N. В конце погружения, когда нижний конец сваи достиг отметок, близких к проектным, прекращать погружение сваи допускается при условии
(7)
где N — усилие вдавливания, кН;
kg — коэффициент надежности, принимаемый равным kg = 1,2;
Fd — несущая способность сваи, кН, указанная в проекте;
т — коэффициент условий работы, принимаемый при отсутствии опытных данных т = 0,9.
Примечание. Величину коэффициента т допускается уточнить по результатам статических испытаний свай.
СОДЕРЖАНИЕ
1. Общие положения 1
2. Водопонижение, организация поверхностного стока и водоотвод 2
3. Разработка выемок, вертикальная планировка 4
4. Насыпи и обратные засыпки 9
5. Гидромеханизированные и дноуглубительные работы 14
Разработка грунта способом гидромеханизации 14
Намыв земляных сооружений, штабелей и отвалов 16
Производство работ в зимних условиях 22
Дноуглубительные работы 23
6. Земляные работы в просадочных, набухающих и других грунтах, меняющих свои свойства под влиянием атмосферной влаги и подземных вод 26
7. Земляные работы в прочих особых условиях 26
8. Взрывные работы 27
9. Охрана природы 28
10. Уплотнение грунтов естественного залегания и устройство грунтовых подушек 29
11. Свайные фундаменты, шпунтовые ограждения, анкеры 34
Общие требования 34
Погружаемые сваи, сваи-оболочки, шпунт 35
Набивные и буронабивные сваи 36
Сваи в вечномерзлых грунтах 37
Ростверки и безростверковые свайные фундаменты 38
Анкеры 39
12. Опускные колодцы и кессоны 41
13. Сооружения, возводимые способом «стена в грунте» 44
14. Закрепление грунтов 45
Силикатизация и смолизация 46
Цементация 47
Буросмесительный способ закрепления илов 48
Термическое закрепление 48
15. Искусственное замораживание грунтов 50
Приложение 1. Виды контроля качества, термины и определения 52
Приложение 2. Примерный перечень скрытых работ при производстве земляных работ, оснований и фундаментов 53
Приложение 3. Определение крутизны откосов временных выемок в однородных немерзлых грунтах 54
Приложение 4. Опытное уплотнение грунтов естественного залегания и грунтовых подушек 58
Приложение 5. Выбор типа молота для забивки свай и шпунта 60
Приложение 6. Выбор типа вибропогружателя для погружения свайных элементов 63

Читать еще:  Как считают откосы при укладки плитки

Документация

ПРИЛОЖЕНИЕ 3

Рекомендуемое

ОПРЕДЕЛЕНИЕ КРУТИЗНЫ ОТКОСОВ ВРЕМЕННЫХ ВЫЕМОК В ОДНОРОДНЫХ НЕМЕРЗЛЫХ ГРУНТАХ

1. Для определения крутизны откоса принимаем буквенные обозначения величин:

h — высота откоса, м;

q — крутизна (угол) откоса, град;

с и j — предельные значения удельного сцепления, кПа, и угла внутреннего трения, град, определяемые по формулам:

(1)

где c I и j I — расчетные значения соответственно удельного сцепления, кПа, и угла внутреннего трения, град , определенные согласно требованиям СНиП 2.02.01-83;

kst — коэффициент устойчивость, определяемый по формуле

(2)

здесь g n и g c — соответственно коэффициенты надежности по назначению и условий работы, принимаемые в соответствии со СНиП 2.02.01-83; для земляных сооружений высотой (глубиной) до 10 м со сроком службы до 5 лет допускается принимать значение коэффициента надежности по назначению g n = 1,05;

g I — расчетное значение удельного веса грунта , кН/м 3 , определяемого в соответствии с требованиями СНиП 2.02.01-83. Удельный вес, кН/м 3 , вычисляется путем умножения плотности, т/м 3 , на величину ускорения силы тяжести, 9,8 м/с 2 .

2. Находим число единиц загружения K в заданной нагрузке q , кПа, на поверхности грунтового массива по формуле

(3)

При отсутствии нагрузки на поверхности или ее расположении от бровки выемки на расстояниях, больше установленных в п. 5, принимается К = 0.

3. Определяем параметр устойчивости по формуле

(4)

4. Требуемый угол откоса q находим по значениям j , К и Е следующим образом:

при Е £ 0,25 по графикам на черт. 1—5 с интерполяцией для промежуточных значений j и Е;

при Е > 0,25 по формуле

(5)

где q — предельное значение q (обозначено на верхнем обрезе координатной сетки на черт. 1—5);

q 0,25 — значение q , соответствующее Е = 0,25.

5. Для временных откосов (со сроком службы до одного года) минимальное приближение к бровке bf , м, нагрузки, которую допускается не учитывать (К = 0) при нахождении значения q , допускается определять в зависимости от ширины призмы обрушения откоса b , м:

а) при нагрузке от сыпучего материала с удельным весом g m £ 18 кН/м 3 (например, от отвала грунта), отсыпанного под углом естественного откоса, но не более 45 от горизонтали

(6)

б) при равномерно распределенной нагрузке

где g m = 18 кН/м 3 . (7)

Ширину призмы обрушения откоса b , м, определяем по формулам:

при Е ³ 0,167 (8)

при 0,167 > Е ³ 0,1

(9)

Параметр b находим по черт. 6 в зависимости от параметра hk, определяемого по формуле

(11)

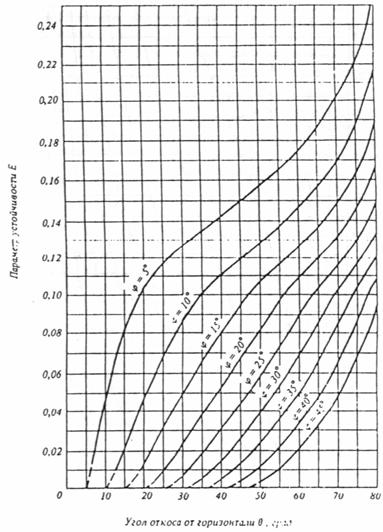

Черт. 1. Графики для определения крутизны откоса при К = 0

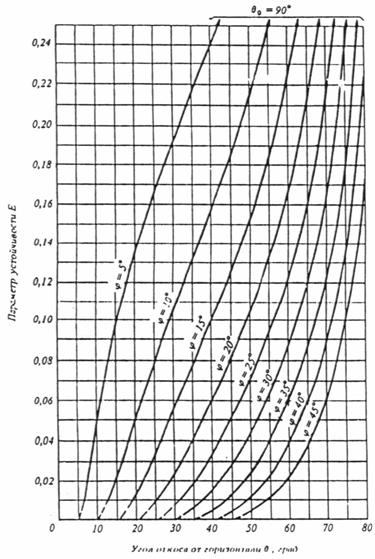

Черт. 2. Графики для определения крутизны откоса при К = 1

ГОСТ 27802-93 Глинозем. Метод определения угла естественного откоса

Текст ГОСТ 27802-93 Глинозем. Метод определения угла естественного откоса

ГОСТ 27802-93 (ИСО 902—76)

ГЛИНОЗЕМ

МЕТОД ОПРЕДЕЛЕНИЯ УГЛА ЕСТЕСТВЕННОГО ОТКОСА

межгосударственный совет по стандартизации, метрологии и сертификации

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного Совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 02.06.94 № 160 межгосударственный стандарт ГОСТ 27802—93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 01.01.95

Наименование национального органа стандартизации

Кыргызюкая Республика Республика Молдова Российская Федерация Республика Таджикистан Туркменистан

Госдепартамент Молдовастандарт Госстандарт России ТсП/кикгосстандарт Гмркменглавгооинюпекция

4 ВЗАМЕН ГОСТ 27802—88

© ИПК Издательство стандартов, 1995

Настоящий стандарт не может быть полностью или частично воспроизведен^ тиражирован и распространен на территории Российской Федерации в качестве официального издания без разрешения Госстандарта России

Метод определения угла естественного откоса

Alumina. Method for the determination of repose angle

Дата введения 01.01.95

1. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на глинозем, предназначенный преимущественно для производства алюминия, и устанавливает метод определения угла естественного откоса.

Дополнения и изменения, отражающие потребности народного хозяйства, выделены курсивом.

ГОСТ 25389 Глинозем. Метод подготовки пробы к испытанию.

ГОСТ 27798 Глинозем. Отбор и подготовка проб.

3. СУЩНОСТЬ МЕТОДА

Глинозем с определенной высоты насыпают на горизонтальную поверхность и определяют линейный угол у основания конуса, образованного глиноземом.

Прибор для определения угла естественного откоса

Установка для определения угла естественного откоса (чертеж), состоящая из следующих узлов; воронки I, консольной стойки II, плиты III и цилиндра IV.

4.1. Воронка (/) из нержавеющей стали или полированного алюминия, имеющая носок внутренним диаметром 6 мм, состоит из двух частей, между которыми с помощью резьбового соединения закреплено сито с размером отверстий 1 мм.

Воронка на винтах крепится к подставке или нижняя часть воронки имеет наружную резьбу, с помощью которой воронка крепится к консольной стойке.

4.2. Опорная плита минимальной длиной 270 мм и минимальной шириной 200 мм (270 мм). Плита должна быть максимально недеформируемой и изготовлена из мрамора, нержавеющей стали или другого коррозионностойкого металла. На полированной поверхности опорной плиты проведены четыре прямых линии под углом 45° друг к другу, на пересечении этих линий находится установочный штифт, который фиксирует расположение блока шаблона для правильной установки воронки по высоте.

Регулирование уровня обеспечивается тремя регулируемыми по высоте подставками.

Допускается жестко закреплять плиту на трех винтовых опорах (установочных винтах), служащих для регулирования ее горизонтального положения.

Читать еще:  Станок для металлических откосов

4.3. Подставка воронки выполнена из нержавеющей стали. Она укреплена на плите так, чтобы ось воронки располагалась перпендикулярно к плите и проходила через ее центр.

4.4. Блок высоты (цилиндр) представляет собой металлический цилиндр с полированной поверхностью высотой 40,0 мм. Основание блока имеет выемку для центрального установочного штифта на опорной плите.

5. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

5.1. Проба материала

Используют пробу сырого материала, подготовленную по ГОСТ 25389.

5.2. Определение угла естественного откоса 5.2.1. Плите придают горизонтальное положение с помощью

установочных винтов. Точность установки контролируют уровнем.

5.2.2. Помещают цилиндр в центр плиты и опускают воронку так, чтобы ее нижний конец пришел в соприкосновение с верхним торцом цилиндра. Цилиндр убирают.

5.2.3. С высоты около 40 мм глинозем со скоростью 20—60 г/мин ссыпают в середину воронки, не вызывая при этом вибрации прибора. Возможное засорение сита в процессе определения устраняют при помощи легких движений кисточкой, исключающих вибрацию прибора. Подачу глинозема производят до тех пор, пока вершина образующегося из глинозема конуса не достигнет нижнего конца воронки. При этом образуется усеченный конус с верхним диаметром 6 мм. Основание конуса очерчивают, глинозем с плиты удаляют и измеряют длину четырех пересекающихся линий.

Испытания проводят три раза: из двух отдельных проб и третьей, приготовленной после усреднения первых двух.

в. ОБРАБОТКА РЕЗУЛЬТАТОВ

Угол естественного откоса (а) в градусах вычисляют по формуле

где h — высота насыпного конуса глинозема, т. е. расстояние между опорной плитой и носком воронки;

D — средняя арифметическая длина четырех пересекающихся линий, мм;

d — внутренний диаметр отверстия хвостовика воронки, мм.

При использовании установки, описанной в разд. 4, формула приобретает вид

Среднее арифметическое результатов трех определений не должно отличаться от значения каждого отдельно взятого определения более чем на ±2°,

7. ПРОТОКОЛ ИСПЫТАНИЯ

Протокол испытания должен содержать следующие данные: идентификацию исследуемого материала; ссылку на применяемый метод; результаты испытания и метод их выражения; особенности, отмеченные в процессе определения; любые операции, не предусмотренные в настоящем стандарте или считающиеся необязательными.

ИНФОРМАЦИОННЫЕ ДАННЫЕ ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Гост угол естественного откоса песка

1 Структура лабораторной работы

Углом естественного откоса называется угол, при котором неукрепленный откос песчаного грунта сохраняет равновесие или угол между образующей откоса свободно насыпанной массы песка и горизонталью.

Угол естественного откоса определяют в воздушно-сухом состоянии и под водой. В воздушно-сухом состоянии он колеблется в пределах  = 300 — 400; под водой  = 200 -330. Определение угла естественного откоса производится с помощью прибора УВТ-3. Прибор УВТ-3 (рис. 1) состоит из мерительного столика, обоймы и резервуара. Мерительный столик представляет собой диск, установленный на трех опорах. Столик имеет мелкие отверстия диаметром 0,8 — 1 мм. Шкала, укрепленная в центре столика, имеет деления от 20 до 45. Каждое деление соответствует одному градусу в угловой мере. На мерительном столике установлена обойма конической формы, которая служит для ограждения насыпаемого на столик песка. Резервуар представляет собой полимерный цилиндр высотой 120 мм и диаметром 180 мм.

Рис. 1. Прибор УВТ-3.

Материалы: сухой сыпучий грунт (песок), вода.

Необходимое оборудование: прибор УВТ-3, совок, резиновая трубка с воронкой

Образец песчаного грунта доводят до воздушно-сухого состояния и методом квартования отбирают пробу массой около 1 кг.

При определении угла естественного откоса песков прибор должен быть установлен на ровную горизонтальную поверхность, наклон которой не превышает 1.

Определение угла естественного откоса песков в сухом состоянии (с влажностью, соответствующей влажности окружающего воздуха) выполняется в следующей последовательности:

снять крышку и положить её дном книзу;

установить столик в кольцевой паз крышки;

установить на столик обойму;

насыпать песок в обойму, слегка постукивая по ней, до горловины большого усеченного конуса обоймы;

снять осторожно обойму, по вершине образовавшегося конуса произвести отсчет по шкале.

Определение угла естественного откоса песков под водой выполняется в следующей последовательности:

установить столик в кольцевой паз на дне резервуара;

установить обойму на столик;

насыпать песок в обойму, слегка постукивая по ней, до горловины большого усеченного конуса обоймы;

заполнить резервуар водой с помощью резиновой трубки, опущенной на дно резервуара;

снять осторожно обойму, по вершине образовавшегося конуса произвести отсчет по шкале.

Для большей достоверности оценки угла естественного откоса песков рекомендуется выполнить определение несколько раз и взять среднее арифметическое значение показаний.

Все данные, полученные в процессе проведения опыта, заносят в таблицу 1.

По окончании работы прибор промыть чистой водой, протереть и просушить.

Результаты определения угла естественного откоса песка

Угол в градусах

Среднее значение угла

Лабораторная работа № 7

Определение коэффициента фильтрации

Цель: Установить методом лабораторного определения коэффициент фильтрации при исследовании грунтов для строительства.

Фильтрацией называется движение воды в грунтах под действием сил тяжести и разности напоров. Фильтрационные свойства грунтов при их водопроницаемости характеризуются коэффициентом фильтрации Кф, см/с; м/с; м/сут.

Коэффициентом фильтрации называется скорость движения воды в грунте при напорном гидравлическом градиенте, равном 1. Коэффициент фильтрации определяют на образцах нена­рушенного (природного) сложения или нарушенного сложения заданной плотности.

Градиент напора — отношение разности напора воды к длине пути фильтра­ции.

Определение коэффициента фильтрации производится различными лабораторными методами, а более надежно – полевыми методами. Коэффициент фильтрации используется для определения притока воды в котлован, к дренажным и водозаборным устройствам, для расчетов осадки фундаментов во времени, фильтрационных потерь воды через земляные сооружения и т.д. Значения коэффициента фильтрации у песчаного грунта колеблются в пределах 10-1 -10-3 см/с.

Результаты определения коэффициента фильтрации должны сопровождаться данными о гранулометрическом составе, влажности, плотности частиц, плотности сухого грунта, границе текучести и раскатывания, степени влажности и коэффициенте пористости.

В работе использован ГОСТ 25584-90 Грунты. Методы лабораторного определения коэффициента фильтрации. Данный метод распространяется на песчаные грунты, применяемые в дорожном и аэродромном строительстве для устройства дренирующих и морозозащитных слоев

Читать еще:  Чем лучше уплотнять откос

Материалы: сухой песок, вода.

Оборудование и приспособления:

прибор Союздорнии для определения коэффициента фильтрации песчаных грунтов Рис. 7.1); трамбовка (рис. 7.2); весы лабораторные; термометр; секундомер; эксикатор; сито с отверстиями диаметром 5 мм; цилиндр мерный вместимостью 100 мл; чашка фарфоровая; емкость для воды вместимостью 8—10 л; линейка металлическая длиной 300 мм; нож

Рис. 7.1 — Прибор для определения коэффициента фильтрации песчаных грунтов

1 — образец; 2 — пьезометр; 3 — трубка; 4 — стакан; 5 — сетка; 6 — перфорированное съемное дно; 7 — подставка; 8 — поддон;

Рис. 7.2 — Трамбовка

1 — направляющая; 2 —фиксатор; 3 — падающий груз; 4 — наковальня

1. Подготовка к испытанию.

К испытанию грунт подготавливают следующим образом:

1.1 Песок и воду, предназначенные для определения коэффициента фильтрации, выдерживают в лаборатории до выравнивания их температуры с температурой воздуха.

1.2 Просеивают через сито с отверстиями 5 мм предварительно высушенный до воздушно-сухою состояния песчаный грунт и определяют его гигроскопическую влажность.

1.3 Отбирают в фарфоровую чашку пробу грунта способом квартования массой не менее 450 г.

1.4 Увлажняют с помощью мерного цилиндра отобранную пробу до оптимальной влажности и выдерживают ее в эксикаторе с водой не менее 2 ч; пески крупные и средней крупности допускается не выдерживать в эксикаторе.

1.5 Для получения образца в предельно рыхлом состоянии трубку заполняют грунтом, насыпая его с высоты 5-10 см без уплотнения, в предельно плотном состоянии – в 3 слоя с уплотнением каждого слоя трамбованием 40 раз. Высота уплотненного грунта в фильтрационной трубке не должна превышать 100 мм.

1.6 Укладывают на поверхность грунта слой гравия (фракция 2—5 мм) толщиной 5—10 мм.

1.7 Устанавливают трубку с грунтом на подставку и вместе с ней помещают в стакан, который постепенно наполняют водой до верха.

1.8 Помещают стакан с трубкой в емкость для воды и заполняют ее до уровня выше слоя гравия на 10—15 мм. После появления воды в трубке над слоем гравия доливают воду в верхнюю часть трубки примерно на 1/3 ее высоты.

1.9 Извлекают стакан с трубкой из емкости и устанавливают его на поддон. В этом случае начальный градиент напора воды в образце грунта равен единице.

2. Проведение испытания

2.1 Испытание проводят в следующем порядке:

— доливают воду в трубку не менее чем на 5 мм выше нулевого деления;

— при вытекании воды через перфорированное дно определяют с помощью секундомера падение уровня воды в пьезометре от 0 до 50 мм.

Указанную операцию повторяют не менее четырех раз, каждый раз доливая воду в трубку на 5 мм выше нулевого деления. В расчет принимают среднее время падения уровня воды. В случае отклонений отдельных отсчетов от среднеарифметического значения более чем на 10 % следует увеличить число определений.

При времени падения уровня воды в пьезометре более 2 мин допускается уменьшать высоту падения уровня.

При времени падения более 10 мин допускается проводить испытание при начальном градиенте напора, равном двум. В этом случае трубку с подставкой извлекают из стакана и ставят непосредственно на поддон.

2.2 В течение всего испытания не допускается снижение уровня воды в трубке ниже слоя гравия.

2.3 В работе необходимо определение максимальной плотности сухого грунта при оптимальной влажности и плотности сухого грунта. Разность между плотностью сухого грунта в трубке и максимальной плотностью, установленной по ГОСТ 22733—77, не должна превышать 0,02 г/см3. В противном случае испытание повторяют.

2.4 Полученные данные записывают в журнал (таблица 7.1)

Журнал испытаний образцов

Начальный напор H0, см

Время начала фильтрации отдельных заме­ров

Падение уровня воды в пьезо­метре S, см

Температура во­ды Т, 0С

Коэффициент фильтрации К10, м/сут

Среднее значение К10, м/сут

3. Обработка результатов

3.1 Коэффициент фильтрации песчаного грунта К10, м/сут, приведенный к условиям фильтрации при температуре 10 С, вычисляют по формуле:

где h — высота образца грунта в трубке, см;

S – наблюдаемое падение уровня воды в пьезометре, отсчитанное от первоначального уровня, см;

t – время падения уровня воды, с;

Т = (0,7+0,03Тф) – поправка для приведения значения к условиям фильтрации воды при температуре 10ºС, где Тф – фактическая температура воды при опыте, ºС;

864 – переводной коэффициент (из см/с в м/сут).

H0 — начальный напор.

— безразмерный коэффициент вычисляют по таблице 7.2.

0,01 0,02 0,03 0,04 0,05 0,06 0,07 0,08 0,09 0,10 0,11 0,12 0,13 0,14 0,15 0,16 0,17 0,18 0,19 0,20 0,21 0,22 0,23 0,24 0,25 0,26 0,27 0,28 0,29 0,30 0,31 0,32 0,33

0,010 0,020 0,030 0,040 0,051 0,062 0,073 0,083 0,094 0,105 0,117 0,128 0,139 0,151 0,163 0,174 0,186 0,196 0.210 0,223 0,236 0,248 0,261 0,274 0,288 0,301 0,315 0,329 0,346 0.357 0.371 0,385 0,400

0,34 0,35 0,36 0,37 0,38 0,39 0,40 0,41 0,42 0,43 0,44 0,45 0,46 0,47 0,48 0,49 0.50 0,51 0,52 0,53 0,54 0,55 0,56 0,57 0.58 0,59 0,60 0.61 0,62 0,63 0,64 0,65 0,66

0,416 0,431 0,446 0,462 0,478 0,494 0,510 0,527 0,545 0,562 0,580 0,598 0,616 0,635 0,654 0,673 0,693 0,713 0,734 0,755 0,777 0,799 O.S21 0,844 0,868 0.892 0,916 0,941 0,967 0,994 1,022 1,050 1,079

0,67 0,68 0,69 0,70 0,71 0,72 0,73 0,74 0,75 0,76 0,77 0,78 0,79 0,80 0,81 0,82 0,83 0,84 0,85 0,86 0,87 0,88 0,89 0,90 0.91 0,92 0,93 0,94 0.95 0.96 0,97 0,98 0,99

1,109 1,139 1,172 1,204 1,238 1,273 1,309 1,347 1,386 1,427 1,470 1,514 1,561 1,609 1,661 1,715 1,771 1,833 1,897 1,966 2,040 2,120 2,207 2,303 2,408 2,526 2,659 2,813 2,996 3,219 3,507 3.912 4,605

3.2 Коэффициент фильтрации вычисляют для каждого отсчета по пьезометру. Число частных определений коэффициента фильтрации должно быть не менее трех.

если Тф=22, а =0,03, то Т=(0.7+0.03*22)=1.36 ˚С

голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
