Инструкция по сборке откосов

Комплект откосов Qunell 200х2300х2300 белый

Торговая марка:Qunell
Тип откосов:Панель ПВХ
Высота откосного проема:2300 мм
Ширина откосного проема:2300 мм
Ширина:200 мм

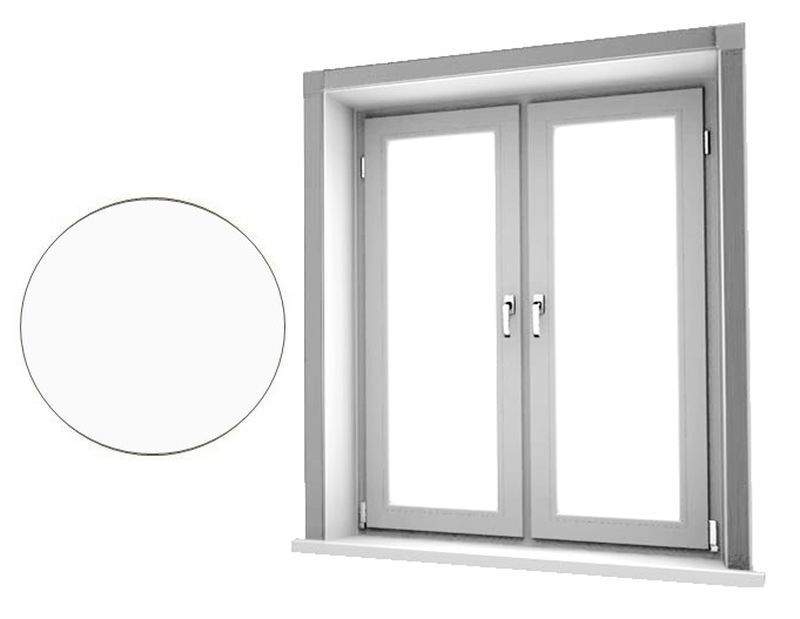

Цвет:Белый
Вес:8.400 кг

Комплект откосов KNL предназначены для полного и профессионального закрытия монтажного шва при отделке окон или дверей внутри и снаружи.

• Продукция KNL премиум сегмента за счет уникального дизайна и совершенного качества
• Стартовый профиль St-25 служит для «привязки» откосной панели к оконному или дверному профилю
• Панель откосная KNL имеет уникальные замки по обеим сторонам (боковая часть — выступает фиксатором наличника по периметру откоса)
• Защелка Z-60 применяется для фиксации откосной системы к оконному или дверному проему, фиксации наличника к стене по периметру проема
• Наличник N-75 придает всей системе целостность и завершенный внешний вид

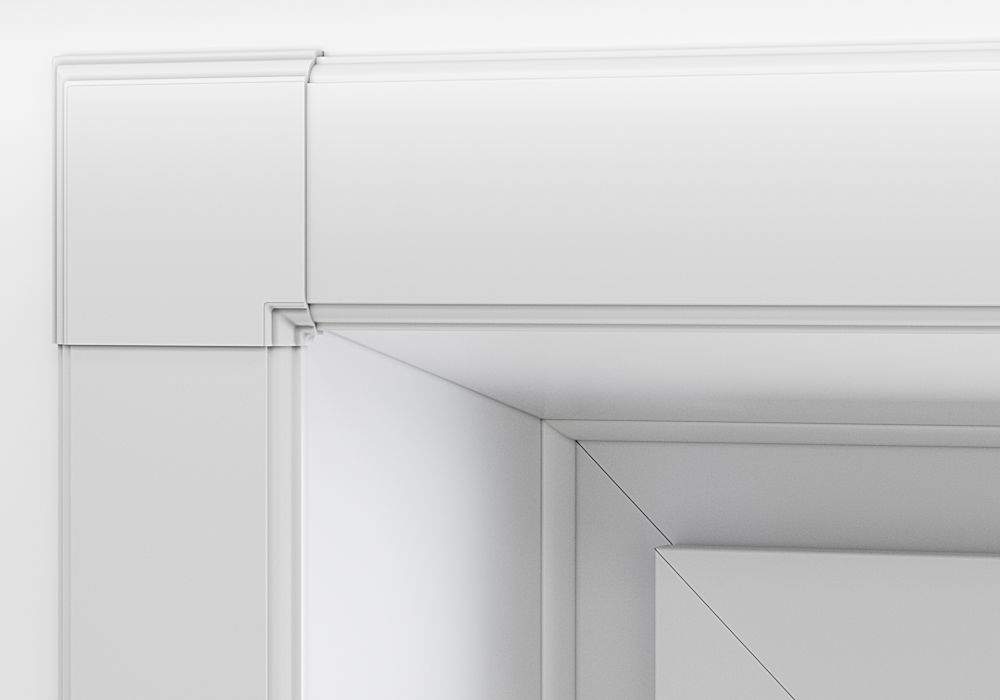

• Крышка угловая U-81 с защелками, которая позволяет соединять вертикальный и горизонтальный наличники
• Быстрый, легкий и удобный монтаж

Размеры:
200 х 1500 х 1500 мм
200 х 1500 х 1800 мм
200 х 1500 х 2200 мм
200 х 1800 х 1800 мм
200 х 1800 х 2200 мм
200 х 2200 х 1000 мм
200 х 2200 х 2200 мм

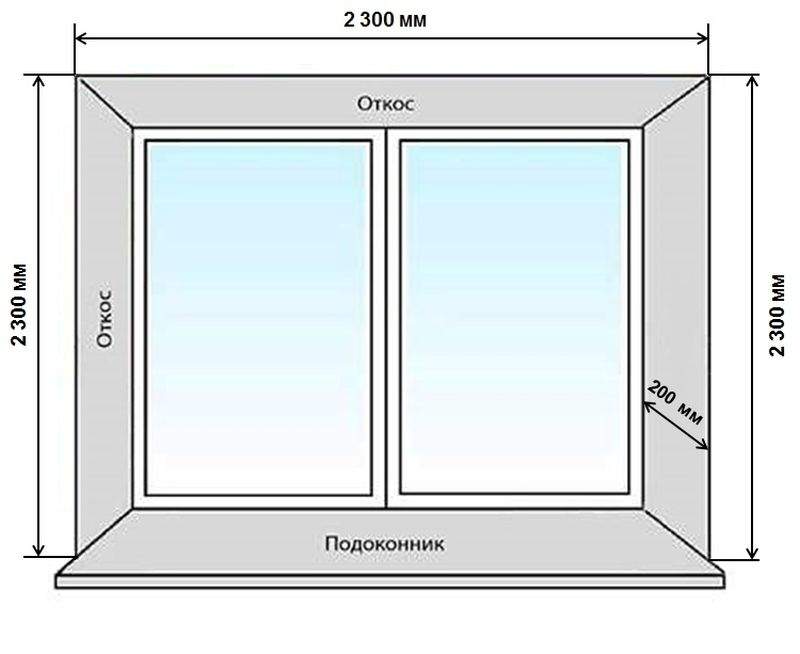

200 х 2300 х 2300 мм

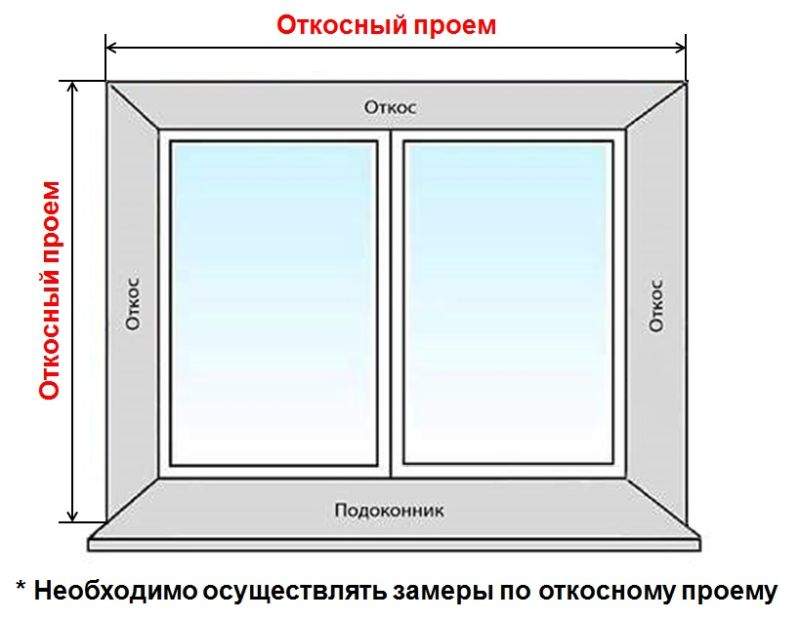

* Необходимо осуществлять замеры по откосному проему (рис. №3)

Цветовая палитра:
Белый — высококачественная экструзия
Золотой дуб — ламинат Renolit 2178 001
Натуральный дуб — ламинат Renolit 3118 076
Темный дуб — ламинат Renolit 2052 089
Махагон — ламинат Renolit 2065 021

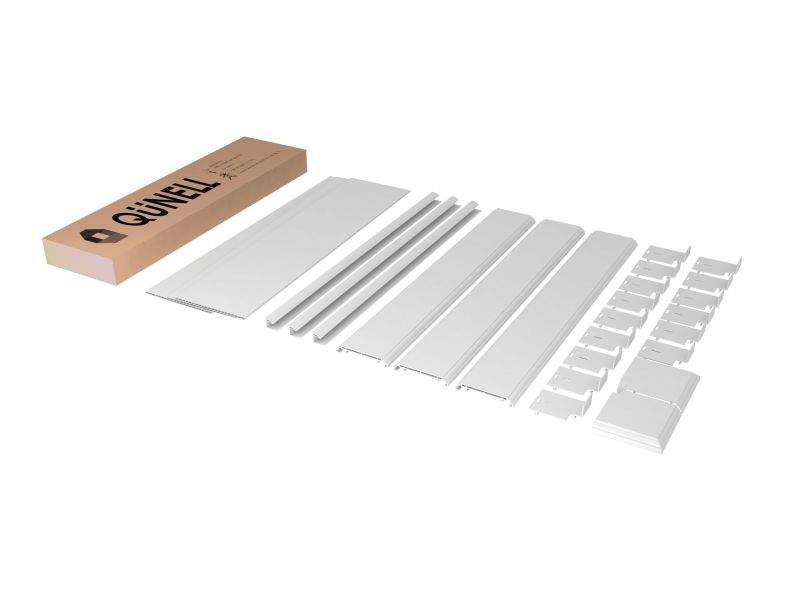

Комплектация:
Стартовый L-профиль St-25 (арт. KNL0510) — 3 шт.
Панель откосная KNL (арт. KNL0020) — 3 шт.
Защелка Z-60 (арт. KNL0530) — 15 шт.
Наличник N-75 мм (арт. KNL0010) — 3 шт.
Крышка угловая U-81 (арт. KNL0520) — 2 шт.
Инструкция по сборке

* Защелок Z-60 в комплекте (1800 х 1800 мм) и (2200 х 2200 мм) — 20 шт.

Отделка откосов гипсокартоном своими руками на практике

  • 1 Оконные откосы
    • 1.1 Что представляет собой оконный откос
    • 1.2 Монтаж гипсокартонных откосов
  • 2 Заключение

Во время капитального ремонта в доме или квартире очень часто меняют окна, что вызывает определённую разруху в близлежащей зоне, а это опять же, не только дополнительные расходы, но и время.

Более быстрый способ, это отделка гипсокартоном – метод, который в разы увеличивает скорость локального ремонта и экономит ваши средства.

Отделка откосов после замены окон

Оконные откосы

Что представляет собой оконный откос

Откос отвален до кирпича

  • При замене старых окон на металлопластиковые многие сталкиваются с проблемой отделки откосов с нуля, то есть, когда старая штукатурка сбивается до основания, до кирпича. Получается довольно большой объём, который нужно чем-то заполнить, к тому же инструкция по установке окон требует определённых правил монтажа, куда входит и утепление. В некоторых случаях старые окна снимают аккуратно, оставляя старый откос, для которого вполне достаточно косметического ремонта. Но так поступают при обычной замене окон, а не при капитальном ремонте.
  • Ещё одна проблема возникает тогда, когда после установки окна получается разное расстояние от оконной рамы до внутренней стороны проёма. Может быть даже такое, что с одной стороны вам придётся своими руками заделывать толщину до 5 см, а с другой стороны – целых 20 см, причём в этом не обязательно виновны установщики окон – может быть проблема в деталях проекта здания. Цена на материалы и трудовые затраты уменьшаться, если вы прибегнете к помощи гипсокартона.
Читать еще:  Что такое откос у межкомнатной двери

Схематическое изображение откоса в разрезе

  • Когда производится отделка откосов гипсокартоном, то это означает не просто декор околооконной зоны, но так же укрепление и утепление. Устанавливаемое окно держится на металлических кронштейнах и монтажной пене и если установщики попались добросовестные, то этого вполне достаточно для жёсткой фиксации, но иногда приходится дополнительно укреплять раму откосом. В таких случаях на наружные и внутренние откосы накладывается штукатурка, а окончательная отделка производится либо шпаклёвкой, либо гипсокартоном.
  • Если установщики оказались добросовестными, но старая штукатурка на откосе сбита до кирпича, то следует подумать об утеплении. Если вы присутствовали при демонтаже старых окон, то наверняка заметили, что оконный проём по периметру обложен стекловатой, но её-то ведь сняли. Так что вам потребуется восстановить утепление, о котором, как и о монтаже гипсокартона, будет рассказано ниже, кроме того, вы сможет дополнительно посмотреть этот процесс на видео ролике.

Монтаж гипсокартонных откосов

Обязательно срежьте монтажную пену

  • Будем исходить из того, что окна установлены правильно и не требуют дополнительного укрепления, в таком случае, первым делом вам нужно малярным ножом срезать монтажную пену, выступающую за раму, как на фото вверху. А вот теперь вы сможете определить, где будет внутренний край откоса – на раме или впритык к раме. Дело в том, что откос на то и называется откосом, что его плоскость по отношению к окну находится не под прямым, а под развёрнутым углом.
  • Если вы подставите лист гипсокартона под раму, то будет ли место, чтобы отвести наружный край в положение развёрнутого угла? Если да, то это очень хорошо, ведь чем шире рама, тем красивее смотрится окно.

Гипсокартон запущен под раму

  • Обратите внимание на верхнюю фотографию – там вы видите, что гипсокартон запущен под раму и сохранено все 60 мм пластикового профиля. В данном случае лист приклеен на клей Суперфикс (Superfix) с подкладыванием пенопласта для утепления. Нивелиром для внутреннего угла здесь служит пластиковая рама, а наружный угол просто выставляется прикладыванием уровня.

Для фиксации внутреннего угла служит L-образный профиль

  • Если лист нужно напускать на раму, чтобы сделать развёрнутый угол – этот вариант кажется сложнее первого, но только на первый взгляд (см. также откосы на окна из гипсокартона своими руками). Вам понадобится L-образный профиль, который используется для монтажа пластиковых панелей. Этот профиль вам нужно будет прикрутить по периметру к краю оконного профиля, вкручивая саморез внутрь, как это видно на верхней фотографии.

Таким должен быть откос из гипсокартона

  • Готовый к шпаклёвке откос из гипсокартона должен выглядеть примерно так, как это показано на верхней схеме – с утеплением и креплением (см. также финишная шпаклевка для гипсокартона). Если для внутренней части мы используем L-образный профиль, то грань наружного угла выравнивают при шпаклёвке, перфорированным металлическим уголком для монтажа гипсокартона.

Утепление откоса (пенопласт фиксируется на монтажную пену)

  • Но, не будем забегать наперёд и вернёмся к утеплению – гораздо удобнее использовать не минеральную вату, а пенопласт, толщина которого будет зависеть от потребности перекрытия пустого места при монтаже ГКЛ. Приклеить пенопласт можно даже на монтажную пену – очень удобно и экономит время установки.
  • Теперь давайте опять вернёмся к наружному углу откоса, ведь он должен совпадать с плоскостью стены, значит, либо угол нужно ровнять по стене, либо кромку гипсокартона подгонять под стену. Если отделка откосов происходит при капитальном ремонте, то стену вы, безусловно, тоже будете выравнивать, тогда вам лучше совместить кромку листа с плоскостью маяков для шпаклёвки стены, приложив к ним правило.
  • Что это означает на практике: прикладываете правило к плоскости откосов так, чтобы его край заступал на окно. Затем отмеряете расстояние от тыльной части правила до оконной рамы (внутренней части прикрученного L-образного профиля) – это и будет ширина листа для откоса. На пенопласт и на кирпич, если он остаётся не закрытым утеплителем, точками наносите Суперфикс и приклеиваете ГКЛ, предварительно вставив его в L-образный профиль.
Читать еще:  Зачем нужна отделка откосов

Гипсокартонный откос на такой же стене

  • Возможно, вы будете выравнивать гипсокартоном всю стену, и делать откосы для окон станете из такого же материала (см. также выравнивание стен гипсокартоном без каркаса ). В таком случае, лист для откоса нужно выравнивать не по плоскость обшитой стены, а по плоскости профилей CD, из которых сделана обрешётка под ГКЛ.
  • В данном случае на фотографии вы видите, как держится верхний откос – он просто приклеен на Суперфикс и нивелирован уровнем. Боковые откосы можно подгонять не по плоскости обрешётки, а по плоскости обшивки, то есть, наружную часть бокового листа нужно фиксировать саморезами на боковой бортик CD. При этом ГКЛ можно прикручивать с запасом, а потом просто отрезать лишнее, как это обычно делается при работе с гипсокартоном.

Рекомендации. Металлопластиковые окна закрыты защитной плёнкой, которая остаётся на них после монтажа, и снимать её следует только после шпаклёвки и покраски откосов. Но если гипсокартонный откос запущен на раму, к которой прикручен L-образный профиль (элька), то плёнку снимать крайне неудобно, потому что она рвётся от прижатия профилем и остаются торчащие куски. Чтобы оставить плёнку до полного завершения работ, но избежать при этом вышеописанных неудобств, её срезают малярным ножом с острым лезвием. То есть, заподлицо вдоль профиля проводите ножом, при этом кончик лезвия должен как можно глубже входить под подошву эльки. После этого плёнка снимается очень легко, а невидимая её часть остаётся под профилем.

Заключение

Учитывая, что отделка оконных откосов производится в разных помещениях, можно предположить, что и гипсокартон при этом применяется разный. Так, для помещений с повышенной влажностью воздуха можно применять влагостойкий ГКЛ, а вод для специальных помещений — гипсокартон с противопожарной пропиткой ГКЛО (гипсокартонный лист огнестойкий).

Косилка откосов каналов К-78М

Косилка откосов каналов К-78М предназначена для окашивания откосов, берм каналов и дамб от растительности диаметром до 20 мм, а также срезания кустарника диаметром до 100 мм на почвах различного механического состава с ровным рельефом.

Косилка К-78М также может применяться для окашивания обочин, кюветов и разделительных полос автомобильных дорог в светлое время суток с соблюдением всех мер безопасности.

Косилку откосов каналов можно использовать для окашивания откосов, берм каналов, обочин, кюветов, полос автомобильных дорог после удаления посторонних предметов с них, очищения и выравнивания берм каналов.

Технические характеристики косилки откосов каналов К-78М

Наименование параметраЗначение
Базовая машинаТрактор (шасси) БЕЛАРУС тягового класса 1.4 и 2
Тип косилкиМонтируемая
Потребляемая мощность от вала отбора мощности (ВОМ) трактора, кВт37.6
Масса косилки без трактора, кг970
Габаритные размеры косилки без трактора в рабочем положении, мм
— длина1050
— ширина7300
— высота1600
СМЕННЫЕ РАБОЧИЕ ОРГАНЫ
Аппарат режущий 33АП.К-78М.12.00.000
Тип рабочего органаРоторный
Ширина захвата рабочего органа, м1.6
Масса рабочего органа, кг160
Производительность, м 2 /с (га/ч)0.8 (0.3)
Количество роторов3
Количество ножей на роторе2
Частота вращения роторов, об./мин.1650
Диаметр стебля срезаемой растительности, мм20
Аппарат режущий 33АП.К-78М.14.00.000
Тип рабочего органаРоторный
Ширина захвата рабочего органа, м1.75
Масса рабочего органа, кг250
Производительность, м 2 /с (га/ч)0.9 (0.33)
Количество роторов4
Количество ножей на роторе2
Частота вращения роторов, об./мин.3300
Диаметр стебля срезаемой растительности, мм20
Аппарат режущий КД-1,5.00.00.000
Тип рабочего органаДисковый
Ширина захвата рабочего органа, м1.47
Масса рабочего органа, кг190
Производительность, м 2 /с (га/ч)0.7 (0.27)
Количество режущих дисков2
Диаметр режущего диска, мм800
Частота вращения дисков, об./мин.1650
Диаметр стебля срезаемого кустарника, мм100
Читать еще:  Коэффициент подсчета площади откоса

Конструкция косилки предусматривает возможность применения ее на каналах и дамбах с заложением откосов от 1:1 до 1:2. Глубина обрабатываемого канала должна быть не более 2 м. Максимальная ширина обрабатываемого откоса — 3.5 м. Высота среза растительности от 30 до 80 мм. Потери от повышенного среза и от несрезанных растений не более 2%. Повреждение откосов (повреждение дернины) не допускается.

Состав косилки откосов каналов К-78М

1 – трактор (шасси) БЕЛАРУС; 2 – гидросистема; 3 – металлоконструкция; 4 – ограждение режущего аппарата; 5, 6, 7 – ограждение стёкол кабины; 8 – болт; 9 – гайка; 10 – шайба; 11 – пластина; 12 – балка; 13, 14 – болты

1 – режущий аппарат; 2 – тяга; 3 – рычаг; 4 – гидроцилиндр; 5 – рукоять; 6 – стрела; 7 – гидроцилиндр; 8 – рама; 9 – крестовина; 10 – кронштейн; 11 – шкворень; 12 – звено уравновешивания; 13 – место установки маркировочной таблички; 14 – гидроцилиндр; 15 – трактор (шасси) БЕЛАРУС (условно не показан); 16 – защита режущего аппарата

1 – трактор (шасси) БЕЛАРУС; 2 – стрела; 3 – рукоять; 4 – гидроцилиндры; 5 – ограждение режущего аппарата (тент условно не показан); 6 – режущий аппарат; 7 – тяга; 8 – рычаг; 9 – звено уравновешивания

1 – трактор (шасси) БЕЛАРУС; 2 – стрела; 3 – рукоять; 4 – гидроцилиндры; 5 – ограждение режущего аппарата (тент условно не показан); 6 – режущий аппарат; 7 – тяга; 8 – рычаг; 9 – звено уравновешивания

Все 3 гидроцилиндра подключены к гидросистеме базовой машины 1 и управляются из кабины при помощи гидрораспределителя. Гидравлический привод рабочего органа косилки К-78М осуществляется от насоса, приводимого во вращение от заднего ВОМ базового трактора. Для защиты рабочего органа от поломок предусмотрено звено уравновешивания 12. Для защиты оператора от случайного выброса камней, на тракторе установлено ограждение кабины и режущего аппарата.

Технологический процесс работы косилки откосов каналов К-78М

Технологический процесс работы косилки К-78М (с роторным режущим аппаратом)

Срезание стеблей растений осуществляется с помощью пластинчатых ножей, шарнирно установленных на роторах, вращающихся со скоростью 65 м/с навстречу друг другу. Ножи срезают траву по принципу бесподпорного среза, подхватывают её и выносят из зоны резания, перемещая над режущим брусом. Траектории движения ножей соседних роторов взаимно перекрываются, благодаря чему обеспечивается качественный прокос.

Технологический процесс работы косилки К-78М (с дисковым режущим аппаратом)

Срезание кустарника осуществляется с помощью дисковых поперечных пил, вращающихся навстречу друг другу. Дисковые поперечные пилы срезают кустарник, вынося из зоны резания. Защита, установленная на режущем аппарате, служит защитой как самого аппарата от срезаемого и падающего кустарника, так и оператора, т.к. закрыта режущая часть пил.
