Котлован без крепления откосов

Устройство креплений котлована

Во время производства земляных работ приходится производить целый ряд побочных работ, без которых разработка невозможна. Эти работы называются вспомогательными.

К наиболее часто встречающимся при производстве земляных работ вспомогательным работам относятся:

  • устройство креплений траншей и котлованов;
  • водоотлив (удаление из котлованов воды);
  • устройство временных дорог, въездов в забой и выездов из забоя для возки грунта при его разработке.

Надо всегда стремиться к тому, чтобы все вспомогательные работы производились особыми рабочими и чтобы производство вспомогательных работ не задерживало основных работ и не мешало им.

Устройство креплений котлована

Как уже было указано в других статях блога, не всякий грунт может держать вертикальные откосы при его копке. Величина требуемого откоса котлована равна величине угла естественного откоса грунта. Такой откос наиболее надежен.

Однако рытье котлованов и траншей при большой глубине с пологими откосами считается не экономичным, так как вызывает значительный объем излишних земляных работ. Даже и при незначительных глубинах естественные откосы иногда невозможно осуществить, например в том случае, если поблизости расположены строения. В тех же случаях, когда дно котлована или траншеи находится под водой, свободные откосы являются совершенно недопустимыми, так как они ничем не защищены от размачивания водой и разрушения.

Вот почем в большинстве случаев при устройстве котлованов и траншей приходится устраивать разного рода временные крепления. Кроме того, как указано выше, особы вид креплений (шпунтовое ограждение) служит для уменьшения приток в котлованы грунтовых вод.

Крепление траншей и котлованов деревянными распорками

Простейшие крепления стенок котлованов и траншей глубиной до 2 м устраиваются следующим образом.

Вдоль стенок траншей укладываются 4 доски толщиной 50 мм с распорками между ними, поставленными через 1,5-2 м по длине траншей (рис.38);

Распорки делаются из коротки бревен или труб толщиной 10-12 см. Этот тип креплений применяется при плотных сухих грунтах, способных некоторое время держать вертикальный откос и не размываемых дождями (плотная глина, плотный суглинок). Откосы при этом могут быть как вертикальными, так и с небольшим уклоном (1/10).

При более значительных глубинах (до 4 м) для сухих грунтов, дающих местное оползание через небольшой промежуток времени после отрывки, устраивается так называемое горизонтальное крепление. Устраивается оно так: на всю глубину котлована устанавливается ряд упорных стоек из досок толщиной до 6 см или пластин на расстоянии от 2 до 3 м в зависимости от глубины котлована (рис. 39). За эти стойки закладывается заборка из горизонтальных рядов досок толщиной 4-5 см вразбежку или сплошь в зависимости от грунта. Для удержания стоек на месте ставят деревянные или стальные распорки. Распорки должны иметь длину, немного большую, чем расстояние между противоположными стенками. При постановке распорки это обстоятельство дает возможность «заводить» распорки ударами кувалды или молота, и тем самым плотно прижимать стойки и заборку к стенам котлована или траншеи.

Для того, чтобы распорки не могли упасть (рис. 40) под их концы подкладываются коротыши (бобышки) из обрезков досок толщиной 4-5 см. Коротыши прибиваются к стойкам 125-мм гвоздями.

Расстояние между распорками по высоте зависит от глубины траншеи.С увеличением глубины напор грунта на крепления увеличивается, поэтому распорки внизу ставятся чаще, чем наверху, а именно: вверху — через 1, 2 м и внизу — через 0,9 м по высоте. Верхняя горизонтальная доска ставится несколько выше края траншеи для того, чтобы грунт с бровки не осыпался в траншею. Для перекидки грунта укладываются полки из досок на распорки.

При сыпучих и влажных грунта, а также в грунтах осыпающихся применяется вертикальное крепление, отличающее от горизонтального тем, что горизонтальные доски в нем заменены вертикальными, а стойки — горизонтальными прижимными брусьями. Прижимные брусья распираются распорками из накатника, образуя распорные или прижимные рамы (рис. 41).

Прижимные рамы при вертикальном креплении на глубину до 3 м устраиваются из полуобрезных досок толщиной 6 см, а распоры — из накатника или пластин. При глубине до 6 м толщина прижимных досок, а также и распор должны быть повышены до 10 см.

Верхняя прижимная рама должна иметь кроме внутренней доски еще и наружную доску толщиной 6 см. Эта доска врезается в стенку траншеи на полную свою толщину.

Расстояние по высоте между отдельными прижимными рамами из досок — 0,7 — 1,0 м, а при рамах из пластин и брусьев — 1,0 — 1,4 м.

При глубине до 5,0 м количество распор на каждую раму из досок длиной 6,5 м ставится по 4 шт., при большей глубине — 5 шт.

Как при вертикальном, так и при горизонтальным креплении стенки траншей должны быть отвесны. При наклонных стенках распорки под напором земли могут выскочить вверх.

Нижние прижимные брусья и распорки креплений водопроводных и канализационных траншей должны располагаться с таким расчетом, чтобы между ними и дном траншеи оставался промежуток, достаточный для беспрепятственной укладки труб.

Часто встречаются случаи (слабый грунт, наличие воды), когда уже до начала рытья необходимо устройство креплений. В этих случаях крепления получаются более сложными.

К таким креплениям относятся:

Забойное крепление

В небольших по размерам, но глубоких котлованах и шурфах применяют так называемое забойное крепление (рис. 42).

Устраивается оно следующим образом: на поверхности земли в месте расположения котлована или шурфа укладывается горизонтальная брусчатая рама по размеру котлована. рама эта зарывается в грунт заподлицо, после рамы забивают ряд досок слегка наклонно. Затем начинают рытье котлована под защитой образованных забитыми досками стенок. Когда выемка грунта приблизится к нижним концам забытых досок, между ними укладывают вторую раму. Для того чтобы верхняя рама не опустилась вниз по мере выработки грунта, под нее подставляют коротыши из брусков, постепенно удлиняемых. Когда установлена вторая рама, между нею и верхней рамой устанавливают бруски, которые и поддерживают верхнюю раму. После этого вдоль наружного края нижней рамы забивают другой ряд слегка наклонных досок. Между верхним и нижним рядами заборки забивают клинья большей устойчивости верхней заборки.

Крепления котлованов сваями с деревянной заборкой между ними

Крепление котлованов сваями с деревянно заборкой применяется при слабых грунтах, не допускающих рытья котлована на полную глубину. Кроме того часто устройство поперечных распорок при креплении котлована нежелательно, так как затрудняет производство работ в котловане. При большой ширине котлована или сложной его форме распорки вообще невозможно поставить. Поэтому во всех таких случаях прибегают к устройству крепления сваями с деревянной забивкой между ними. Этот тип креплений состоит в следующем: до начала рытья забивают в грунт деревянные, а иногда и стальные (железные) сваи, так называемые маячные сваи, на расстоянии 1,5-2 м друг от друга в зависимости от глубины котлована (рис. 43); между этими сваями по мере углубления выемки со стороны откоса укладываются отдельные доски крепления. Сваи забиваются на глубину, несколько большую глубины котлована, с таким расчетом, чтобы до окончания рытья котлована свая оставалась бы достаточно устойчивой. Для усиления устойчивости маячных свай их верхние концы заякоривают в откосе или подпирают подкосами, упирая последние в забитые на дне котлована свайки.

Читать еще:  Понятия что такое откос

Крепления котлованов сваями с заборкой могут устраиваться и в предварительно вырытых котлованах, если в котловане нежелатльно иметь распорок, а грунт допускает рытье без предварительно установленных креплений.

Крепление шпунтовыми ограждениями

Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.

Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза. При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса. Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).

Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.

Разборка креплений шпунтового ограждения котлована

Разборка креплений должна производиться, начиная снизу, по мере засыпки траншей.

Горизонтальные крепления разбираются по одной доске при слабых грунтах, — а при очень плотных — не более, чем по 3-4 доски. При этом вертикальные стойки подпиливаются внизу на нужную высоту. Перед подпиливанием стоек распорки должны быть переставлены выше места подпила. Перестановка распор производится так: сначала устанавливается новая распорка сверху подпила, а потом уже выбивается нижняя.

При вертикальном креплении и шпунтах распорки и прижимные брусья снимаются постепенно по мере засыпки, начиная снизу: шпунтовые сваи и вертикальные доски выдергиваются по окончании засыпки при помощи рычага (рис. 46). Зацепление свай при этом делается по одному из способов, изображенных на рис. 47.

Разборка креплений сваями с деревянной заборкой производится постепенным подпиливанием по мере засыпки досок заборки, начиная снизу; вынимать заборку необходимо по одной доске. Сваи вынимаются после окончания всей засыпки так же, как и при разборке шпунтовых креплений.

В данный момент времени используют стальные ограждения: шпунт Ларсена, стальные трубы бу диаметром: от 159 до 426 мм.

Типичные нарушения требований охраны труда при выполнении земляных работ

Требования безопасности при выполнении земляных работ определены Межотраслевыми общими правилами по охране труда, утвержденными постановлением Министерства труда и социальной защиты Республики Беларусь от 03.06.2003 № 70, и Правилами по охране труда при выполнении строительных работ, утвержденными постановлением Министерства труда и социальной защиты, Министерства архитектуры и строительства от 31.05.2019 № 24/33. В том числе требования по охране труда при выполнении земляных работ содержатся в Типовой инструкции по охране труда при выполнении земляных работ, утвержденной постановлением Министерства труда и социальной защиты Республики Беларусьот 30.09.2016 № 53.

При наличии опасных и вредных производственных факторов безопасность земляных работ обеспечивается выполнением содержащихся в организационно-технологической документации (проект организации строительства, проект производства работ и др.) следующих решений по безопасности труда:

  • определение безопасной крутизны незакрепленных откосов котлованов и траншей с учетом нагрузок от машин и грунта;
  • определение конструкции крепления стенок выемок;
  • выбор типов машин, применяемых для разработки грунта, и мест их установки;
  • дополнительные мероприятия по контролю и обеспечению устойчивости откосов в связи с сезонными изменениями;
  • определение мест установки и типов ограждений выемок, а также лестниц для спуска работающих к месту производства работ.

Место производства работ должно быть очищено от валунов, деревьев, строительного мусора. Производство земляных работ в охранной зоне расположения подземных коммуникаций в случаях, установленных законодательством, допускается только после получения письменного разрешения организации, ответственной за эксплуатацию этих коммуникаций и согласования с ней мероприятий по обеспечению сохранности коммуникаций и безопасности работ. До начала производства земляных работ уточняется расположение коммуникаций на местности и обозначается знаками или надписями. При производстве земляных работ на территории организации необходимо получить разрешение организации на производство земляных работ.

Читать еще:  Можно ли откосы заделать пеной

Производство земляных работ в зонах действующих коммуникаций осуществляется под непосредственным руководством линейного руководителя работ, при наличии наряда-допуска, определяющего безопасные условия работ, и, в случаях установленных законодательством, под наблюдением работающих организаций, эксплуатирующих эти коммуникации.

Справочно: в случае обнаружения при производстве работ коммуникаций, подземных сооружений, не указанных в проектной документации, или взрывоопасных материалов земляные работы должны быть приостановлены до получения разрешения от соответствующих органов.

Разработка грунта в непосредственной близости от действующих подземных коммуникаций осуществляется только при помощи лопат, без применения ударных инструментов. Применение землеройных машин в местах пересечения выемок с действующими коммуникациями, не защищенными от механических повреждений, разрешается по согласованию с организациями — владельцами коммуникаций.

Выемки, разрабатываемые на улицах, проездах, во дворах населенных пунктов, а также в местах, где происходит движение людей или транспорта, должны быть ограждены защитным ограждением. Места прохода через выемки должны быть оборудованы переходными мостиками.

Справочно: на ограждении необходимо установить предупредительные надписи и знаки, а в ночное время — сигнальное освещение.

Не допускается производство работ одним работающим в выемках глубиной 1,5 м и более. Не разрешается разрабатывать грунт в выемках «подкопом».

Производство работ, связанных с нахождением работающих в выемках с вертикальными стенками без креплений в нескальных и не замерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений, допускается при их глубине, не более:

  • в насыпных неслежавшихся и песчаных грунтах — 1,0 м;
  • в супесях — 1,25 м;
  • в суглинках и глинах — 1,5 м.

Разработку грунта в выемках необходимо производить послойно, исключая образование подкопов. Отвалы грунта, землеройные машины, механизмы и другие предметы размещать за пределами призмы обрушения грунта на расстоянии, установленном в проекте производства работ, но не менее 0,6 м.

Засыпку траншей, пазух между фундаментами и стенками траншей работающий должен производить с разрешения непосредственного руководителя или уполномоченного должностного лица работодателя и под его наблюдением, предварительно убедившись в отсутствии в них людей.

Разработка траншей роторными и траншейными экскаваторами в связных грунтах (суглинки, глины) с вертикальными стенками без крепления допускается на глубину не более 3 м, при этом нахождение работающих в траншее не допускается. В местах, где требуется пребывание работающих, устраиваются крепления стенок или разрабатываются откосы.

Справочно: при извлечении грунта из выемок с помощью бадей необходимо устраивать защитные навесы-козырьки для защиты работающих в выемке.

Конструкция крепления вертикальных стенок выемок глубиной до 3 м, как правило, выполняется по типовым проектам. При большей глубине, а также сложных гидрогеологических условиях крепление должно быть выполнено по индивидуальному проекту. Верхняя часть креплений должна выступать над бровкой выемки не менее чем на 0,15 м.

Не допускается производство раскопок землеройными машинами на расстоянии менее 1 м и применение клина-бабы и аналогичных ударных механизмов на расстоянии менее 5 м от кабелей. При работе экскаватора не разрешается производить другие работы со стороны забоя и находиться работающим в радиусе действия экскаватора плюс 5 м. Также не допускается присутствие работающих на участках, где ведутся работы по уплотнению грунтов свободно падающими трамбовками на расстоянии менее 20 м от базовой машины.

Стенка траншеи имеет малый размер откоса выполненный без учета неоднородной структуры грунта. Происходит обрушение грунта.

Отвалы грунта расположены по краю выемки. Не установлены ограждения опасных зон. Не оборудованы места для спуска рабочих в траншею и выхода из неё.

Котлован не огражден. Откосы образуют вертикальные стенки и козырьки.

Котлован на объекте строительства, где происходит движение людей и транспорта, не огражден защитным ограждением.

Работа автомобильного крана осуществляется вблизи котлована с неукрепленными откосами на расстоянии (по горизонтали от основания откоса выемки до ближайшей опоры строительной машины) менее 1,0 м при песчаном (супесчаном) грунте.

В месте выполнения земляных работ не установлены ограждения опасных зон. Не оборудованы места для прохода на рабочие места в котлован и выхода из него. Экскаватор был установлен на краю котлована в зоне призмы обрушения грунта выемки. При выполнении работы экскаватором в выемке находились работники.

Не обеспечен безопасный спуск работающих в котлован к месту выполнения работ на объекте строительства – не оборудованы места для спуска, не установлены лестницы, спуск осуществляется по беспорядочно разложенным листам фанеры, по откосам котлована.

Котлован на объекте строительства, расположенный на территории действующей молочно-товарной фермы, где происходит движение людей, транспорта не огражден защитным ограждением со стороны действующего здания фермы.

Работающие, в т.ч. руководитель работ, находятся непосредственно вблизи ковша экскаватора, зона производства работ надлежащим образом не ограждена.

Не произведено устройство либо укрепление стенок выемки.

Отвалы грунта размещены непосредственно на краю выемки.

Организация и порядок производства земляных работ

определение безопасной крутизны незакрепленных откосов котлованов, траншей (далее — выемки) с учетом нагрузки от машин и структуры грунта;

определение конструкции крепления стенок котлованов и траншей;

выбор типов машин, применяемых для разработки грунта и мест их установки;

дополнительные мероприятия по контролю и обеспечению устойчивости откосов в связи с сезонными изменениями;

определение мест установки и типов ограждений котлованов и траншей, а также лестниц для спуска работников к месту работ.

При производстве земляных работ возможно воздействие на работника следующих опасных и вредных производственных факторов:

обрушающиеся горные породы (грунты);

падающие предметы (куски породы);

движущиеся машины и их рабочие органы, а также передвигаемые ими предметы;

расположение рабочих мест вблизи перепада по высоте 1,3 м и более;

повышенное напряжение в электрической цепи, замыкание которой может произойти через тело человека;

химические опасные и вредные производственные факторы.

Производство земляных работ осуществляется по наряду — допуску и под непосредственным наблюдением руководителя работ:

— В охранной зоне кабелей высокого напряжения, действующего газопровода, других коммуникаций работы производятся под наблюдением работников организации, эксплуатирующих эти коммуникации, после получения письменного разрешения от организации, эксплуатирующей эти коммуникации

Читать еще:  Форумы по отделке откосов

— На участках с возможным патогенным заражением почвы (свалки, кладбище, скотомогильники и т.п.) — после получения письменного разрешения от органа санитарного надзора.

При размещении рабочих мест в выемках их размеры должны обеспечивать размещение оборудования, а также проходы на рабочих местах и к рабочим местам ширину в свете не менее 0,6 м. Выемки, разрабатываемые в местах возможного нахождения людей (на улицах, проездах, во дворах населенных пунктов), ограждаются защитными ограждениями. На ограждении устанавливаются предупредительные надписи, а в ночное время — сигнальное освещение. Для прохода людей через выемки устанавливаются переходные мостики. Для прохода на рабочие места в выемки устанавливаются трапы или маршевые лестницы шириной не менее 0,6 м с ограждениями или приставные лестницы (деревянные — длиной не более 5 м).

Производство работ, связанных с нахождением работников в выемках с вертикальными стенками без крепления в песчаных, пылевато-глинистых и талых грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений, допускается при их глубине не более:

1,0 м — в не слежавшихся насыпных и природного сложения песчаных грунтах;

1,25 м — в супесях;

1,5 м — в суглинках и глинах.

Перед допуском работников в выемки глубиной более 1,3 м, ответственное лицо проверяет состояние откосов, надежность крепления стенок выемки. Допуск работников в выемки с откосами, подвергшимися увлажнению, разрешается только после тщательного осмотра лицом, ответственным за обеспечение безопасности производства работ.

Разработка роторными и траншейными экскаваторами в связных грунтах (суглинках и глинах) выемок с вертикальными стенками без крепления допускается на глубину не более 3 м. В этих случаях спуск работников в траншеи не допускается.

В местах, где требуется пребывание работников, устраиваются крепления или разрабатываются откосы. Устанавливать крепления необходимо в направлении сверху вниз по мере разработки выемки на глубину не более 0,5 м. Верхняя часть креплений должна выступать над бровкой выемки не менее чем на 15 см. Разборку креплений в выемках следует вести снизу вверх по мере обратной засыпки выемки, если иное не предусмотрено ППР.

Разработка грунта в непосредственной близости от действующих подземных коммуникаций допускается только при помощи лопат, без помощи ударных инструментов.

Применение землеройных машин в местах пересечения выемок с действующими коммуникациями, не защищенными от механических повреждений, разрешается по согласованию с организациями-владельцами коммуникаций.

Разрабатывать грунт в выемках «подкопом» не допускается. Извлеченный из выемки грунт необходимо размещать на расстоянии не менее 0.5 м от бровки этой выемки.

Автомобили-самосвалы при разгрузке на насыпях, а также при засыпке выемок следует устанавливать не ближе 1м от бровки естественного откоса.

При работе экскаватора не разрешается производить другие работы со стороны забоя и находиться работникам в радиусе действия экскаватора плюс 5 м.

При механическом ударном рыхлении грунта не допускается нахождение работников на расстояние ближе 5 м от мест рыхления.

Запрещается разработка грунта бульдозером и скреперами при движении на подъем или под уклон, с углом наклона более указанного в паспорте машины.

Работники, допускаемые к земляным работам, должны быть обучены по охране труда в установленном порядке, обеспеченными необходимыми средствами индивидуальной защиты.

Закладные крепления

Устройство котлованов на суходолах и местности, покрытой водой. Крепление котлованов. Разработка котлованов. Открытый водоотлив и глубинное водопонижение.

Возведению фундаментов в открытых котлованах предшествуют подготовительные работы: расчистка и планировка строительной площадки с организацией водоотвода, прокладка дорог, перенос подземных коммуникаций, подводка электроснабжения и другие работы [6, 9]. Для закрепления на местности проектного положения фундаментов и их котлованов производят разбивочные геодезические работы. Размеры котлованов назначают в соответствии с проектными размерами фундаментов с запасом для устройства их креплений, установки опалубки, организации водоотлива.

Для закрепления осей и контура фундамента, а также границ котлована устраивают обноску, состоящую из досок толщиной 40 мм, закрепленных на столбиках диаметром 14–16 см, забитых на расстоянии 1,5–2 м от бровки котлована. На кромках досок обноски наносят метки (пропилы), соответствующие линиям граней котлована и фундамента. Через метки натягивают шнуры и с помощью отвесов сносят их положение на поверхность земли.

При строительстве на местности, покрытой водой, разбивочные работы удобно вести зимой со льда. В летний период оси фундаментов на акватории закрепляют сваями, которые устанавливают в проектное положение методом триангуляции с береговых базисов.

Вертикальную разбивку производят нивелированием проектных отметок в процессе ведения работ, пользуясь реперами, закрепленными на стройплощадке.

Крепление стен котлованов

Котлованы без крепления

Отрывку котлованов в маловлажных устойчивых грунтах можно выполнять без крепления откосов, крутизну которых назначают по табл. 6.1 в зависимости от вида грунта, слагающего откос, и глубины котлована [6, 9].

Работы в котловане без крепления следует вести в сжатые сроки во избежание намокания откосов и их оползания. От притока дождевых вод котлован защищают нагорными канавами. Для обеспечения устойчивости откосов места складирования строительных материалов, отвалы грунта и механизмы располагают не ближе 1 м от бровки котлована. Нагруженные откосы котлованов глубиной более 1,5 м обычно проверяют расчетами на устойчивость.

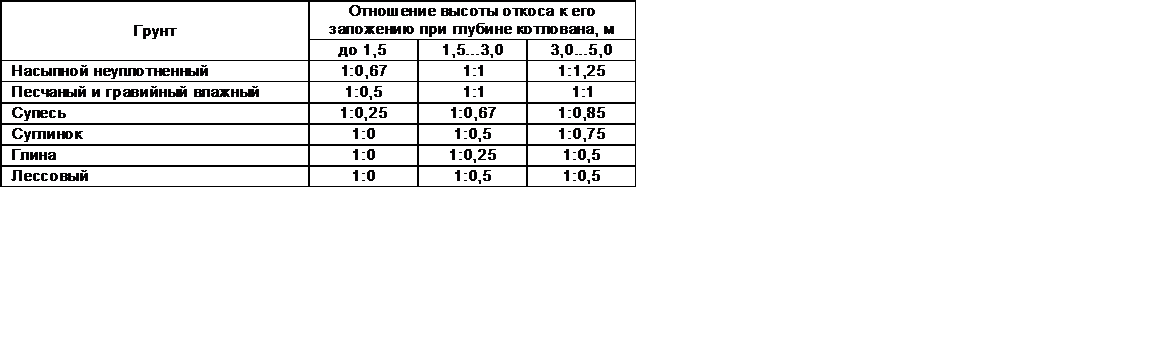

Допустимая крутизна неукрепленных откосов Таблица 5.1

Котлованы без крепления наиболее просты. Однако за счет откосов они увеличивают объемы земляных работ, а в стесненных условиях строительства их устройство часто оказывается невозможным.

При устройстве котлованов с вертикальными стенками в неустойчивых грунтах требуется их крепление.

Закладные крепления

Если уровень подземных вод ниже дна котлована или если предусматривается осушение котлована с помощью глубинного водопонижения, применяют закладные крепления [6, 9].

Простейшее закладное крепление (рис. 5.1, а) состоит из горизонтальных досок или горбылей («забирки») и поддерживающих их стоек и распорок. Доски забирки заводят за стойки снизу по мере отрывки котлована в несколько приемов. Стойки при этом заменяют на более длинные, а распорки перезакрепляют. В котлованах шириной более 6 м стойки закрепляют подкосами.

Другой тип закладного крепления состоит из двутавровых стальных стоек, предварительно забитых по периметру котлована, за полки которых по мере отрывки котлована закладывают забирку из досок или бревен (рис. 5.2). При большой глубине котлована устанавливают один или несколько ярусов распорок.
