Крутизна откосов насыпей должна быть

Отсыпка земляного полотна

Земляные работы, это комплекс строительных работ, включающий выемку (разработку) грунта, перемещение его и укладку в определённое место (процесс укладки в ряде случаев сопровождается разравниванием и уплотнением грунта). Земляные работы являются одним из важнейших элементов транспортного строительства. Цель земляных работ — создание инженерных сооружений из грунта (насыпи, выемки, дренажи, канавы, водоотводы, кюветы., контрбанкеты и т.д.) Земляные сооружения создаются путём выемок в грунте или возведением из него насыпей.

Земляные работы в современном транспортном строительстве полностью механизированы и выполняются высокопроизводительными машинами. К подготовительным и вспомогательным земляным работам относятся: очистка территории, разбивка земляных сооружений, отвод поверхностных вод, устройство дренажа сооружений, крепление стенок выемки и насыпи и др.

Земляное полотно строят по типовым поперечным профилям или по индивидуальным проектам. Перечень объектов земляного полотна, подлежащих индивидуальному проектированию, приведен в Строительно-технических нормах Министерства путей сообщения Российской Федерации, Железные дороги колеи 1520 мм (далее — СТН Ц-01-95).

В течение длительного срока службы земляное полотно претерпевает различные видоизменения, которые приводят к превращению типовых поперечных профилей в эксплуатационные (типичные).

Главный элемент земляного полотна — основная площадка, воспринимает наибольшие воздействия от обращающегося подвижного состава и подвержена влиянию погодно-климатических факторов.

Строительные нормы ширины основной площадки (ширины земляного полотна поверху), очертание поперечных профилей основной площадки, зависящие от категорий железнодорожных линий и числа путей, ширина обочин приведены в СТН Ц-01-95.

На длительно эксплуатируемых линиях за основную площадку принимается условная граница, проходящая по подошве балластной призмы типовых размеров.

Земляное полотно и его сооружения должны обеспечивать безопасность движения поездов с заданными нагрузками, скоростями движения при установленной грузонапряженности. Земляное полотно, его отдельные элементы и сооружения должны отвечать требованиям прочности, устойчивости на весь период службы при соблюдении периодичности ремонта.
Устройства для отведения поверхностных и грунтовых вод должны обеспечивать водоотведение от земляного полотна во все сезоны года.
Поперечное сечение кюветов и канав должно обеспечивать пропуск паводковых и ливневых вод. Не допускается засорение кюветов и канав. Бровка канавы (лотка) должна возвышаться не менее чем на 0,2 м над уровнем воды в периоды ливневых дождей и паводков. Откосы и дно водоотводных устройств не должны иметь трещин, промоин.
Опоры контактной сети не должны стеснять живого сечения водоотводных сооружений (кюветов, лотков, дренажей). В случаях, когда опоры контактной сети установлены с нарушением указанного требования, при производстве ремонтных работ по верхнему строению пути и земляному полотну, должны осуществляться мероприятия по обеспечению беспрепятственного пропуска воды в путевых водоотводных сооружениях.
Обочина земляного полотна должна располагаться не ниже 60 см от верха балластной призмы.

Ширина обочины должна быть не менее 0,40 м на путях 4-7 категорий и не менее 0,50 м на путях 1-3 категорий и скоростных линиях.

Крутизна откосов земляного полотна (балластных шлейфов) должна соответствовать нормативным значениям, приведенным в СТН Ц-01-95 и типовым поперечным профилям (приложение 8 к настоящей Инструкции).

При соответствии геометрических параметров земляного полотна типовым поперечным профилям, расчетный коэффициент устойчивости откосов земляного полотна должен быть не менее 1,2. В случае, если крутизна откосов насыпи выше норм СТН Ц-01-95, но не превышает 1:1,35, должны быть проведены расчеты устойчивости откосов и балластных шлейфов, в том числе с предположением прохождения возможной поверхности смещения по контакту глинистого грунта тела земляного полотна и балластного шлейфа. Коэффициент устойчивости должен быть не менее 1,5.

Поперечные профили земляного полотна в обычных условиях

Поперечные профили назначают в зависимости от высоты насыпи или глубины выемки, а также от грунтовых условий с учетом природных особенностей района строительства и категории дорог.

Крутизна откосов насыпей и выемок в типовых решениях не должна быть более указанной в табл. 11.16 и 11.17 (СНиП 2.05.02-85).

Наибольшая крутизна откосов насыпей

Грунт насыпиВысота насыпи до 6мВысота насыпи до 12 м
в нижней части (0-6 м)в верхней части (6-12 м)
Глыбы из слабовыветривающихся пород1:1-1:1,31: 1,3-1: 1,51:1,3-1: 1,5
Крупнообломочные и песчаные (за исключением мелких и пылеватых песков)1:1,51:1,51:1,5
Песчаные мелкие и пылеватые. Глинистые и лёссовые1:1,5 1:1,751:1,75 1:21:1,5 1: 1,75

Примечания: 1. В знаменателе даны значения для пылеватых разностей грунтов во II и III дорожно-климатических зонах и для однородных мелких песков. Крутизну откосов насыпей из мелких барханных песков в районах с засушливым климатом следует принимать не более 1: 2 независимо от высоты.

Читать еще:  Укрепление земляных откосов плитами

2. Нормы таблицы предполагают укрепление откосов методом травосеяния или одерновки. При применении других, более мощных методов укрепления крутизна может быть увеличена при соответствующем технико-экономическом обосновании.

3. Крутизну откосов насыпей высотой до 3 м на дорогах I-III категорий следует назначать с учетом обеспечения безопасности движения, как правило, не круче 1:4, а для дорог остальных категорий при высоте насыпей до

Наибольшая крутизна откосов выемок

ГрунтыВысота откоса, мНаибольшая крутизна откосов
Скальные: слабовыветривающиесядо 161:0,2
легковыветривающиеся неразмягчаемыедо 161,05-1:1,5
легковыветривающиеся размягчаемыедо 61:1
от 6 до 121:1,5
Крупнообломочныедо 121:1-1:1,5
Песчаные, глинистые, однородные твердой, полутвердой и тугопластичной консистенциидо 121:1,5
Пески мягкие барханныедо 21:4
от 2 до 121:2
Лёссдо 121:0,1-1:0,5 1:0,5-1:1,5

Примечания: 1. Для лёсса — в числителе в засушливой зоне, в знаменателе — вне засушливой зоны.

2. В скальных слабовыветривающихся грунтах допускаются вертикальные откосы.

3. На территориях с закрепленными растительностью песками допускается наибольшую крутизну при высоте откоса до 12 м принимать 1:2.

Схемы поперечных профилей типовых насыпей и выемок показаны на рис. 11.2.

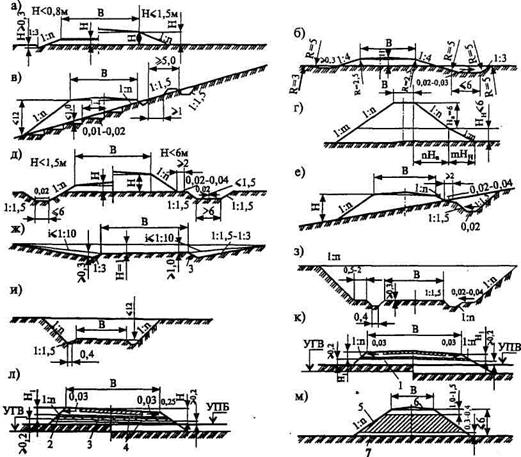

Рис. 11.2. Принципиальные схемы поперечных профилей типовых насыпей и выемок:
1 — гидроизолирующая прослойка; 2 — крупный гравий или щебень на выходе прослойки: 3 — капилляропрерывающий слой из гравия, щебня и т.п. толщиной 15-20 см: 4 — противозаиливающие слои; 5 — глинистый грунт; 6 — дренирующий грунт; 7 — гидроизолирующая прослойка;
а — насыпь из привозных грунтов; б — насыпь высотой до 1,5 м в пригородных зонах и местах, подверженных снежным заносам; в — насыпь на устойчивом косогоре крутизной от 1:5 до 1:3; г — насыпь высотой более 6 м; д — насыпь из боковых резервов: е — насыпь из бокового резерва на косогоре крутизной от 1:10 до 1:5; ж — раскрытая выемка глубиной до 1 м; з — выемка глубиной от 2 до 12 м в легковыветривающихся скальных грунтах, переувлажненных глинистых грунтах, в пылеватых и лёссовидных грунтах и в лессах; и — выемка в глинистых грунтах; к — насыпь с гидроизолирующей прослойкой: л — насыпь с капилляропрерывающей прослойкой; м — насыпь из глинистого переувлажненного грунта

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Проектирование земляного полотна высокой насыпи (глубокой выемки)

Индивидуальный поперечный профиль земляного полотна, согласно СНиП 2.05-02-85 * [1], проектируется при высоте насыпи или глубине выемки более 12 м.

Основные рекомендации по проектированию откоса сводятся к следующему [2]:

1. Крутизна откоса, характеризуемая коэффициентом заложения откоса m,должна увеличиваться сверху вниз от значения m = 1,5 с шагом 0,25 через каждые 6 м (рис. 1, а).

2. Бермы шириной 2–3 м с уклоном 20–30 ‰ устраивают, начиная с нижнего откоса, через каждые 6 м (рис. 1,б).

3. Откосы выемок глубиной более 12 м проектируют аналогично откосам высоких насыпей. Однако ввиду большей устойчивости откосов, устраиваемых в грунтах естественного сложения, бермы устраивают значительно реже.

Рис. 1. Откосы переменной крутизны:

а – с переменной крутизной откосов(без берм);

б – с бермами; 1 берма

Расчетные характеристики грунта насыпи (табл. 1) следует принять по табл. 1, прил. 1.

Наименование показателяОбозначениеЕдиница измеренияВеличина
Проектная высота насыпи по оси дорогиHнасм
Грунт насыпи
Плотность грунта для возведения насыпиγкН/м 3
СцеплениеСкПа
Угол внутреннего тренияφград

Разрушение земляного полотна, как правило, начинается с обрушения откоса, которое происходит по поверхностям скольжения, близким к круглоцилиндрическим.

Устойчивость земляного полотна оценивается в условиях плоской задачи, то есть рассматривается массив грунта, расчлененный плоскостями, перпендикулярными оси дороги, протяженностью 1м.

Обрушение откосов происходит под влиянием внешних нагрузок (автомобилей и др.) и собственного веса грунтового массива.

По ГОСТ [3] в качестве нагрузки от автотранспорта принимают нагрузку НК, которая представляет одиночную четырехосную тележку с нагрузкой на каждую ось 18 К в кН (рис. 2).

Рис. 2. Схема нормативной нагрузки для расчета устойчивости земляного полотна

Для расчета земляного полотна автомобильных дорог всех категорий класс нагрузки К = 8,3.

При расчете устойчивости откосов насыпи временная нагрузка от транспорта приводится к эквивалентному слою грунта земляного полотна.

Толщину эквивалентного слоя грунта вычисляют по формуле

где D = 3,6 м – база нормативной нагрузки НК, м;

c = 2,7– колея нормативной нагрузки НК, м;

– плотность влажного грунта, кН/м 3 .

Эквивалентный слой грунта располагается на всей ширине земляного полотна (рис. 3).
