Расчет погонного метра откоса

1. Определение коэффициента устойчивости для центра скольжения о1 (рис.13.9)

Разбиваем область возможного смещения на 4 блока. Производим расчет на один погонный метр откоса в плоскости, перпендикулярной чертежу.

На основании графиков рис. 13.7 находим по фигуре а) для природной влажности w=28% угол внутреннего трения φ = 15° 30′ и по фигуре б) – общее сцепление с=2,1[т/м 2 ].

По рис.13.9 производим измерение и расчеты по определению нормальной N и сдвигающей силы Q для каждого блока и заносим их в таблицу 13.4 юпри φ = 15° 30′ и с=2,1[т/м 2 ] и γ=1,95 т/м 3 .

Рис. 13.9. Кривая скольжения для центра О1.

Вес блока[т] Pi= γ* Si

ΣNi tgφ=

Определяем длину поверхности скольжения по рис 13.9 при радиусе поверхности скольжения R1 = 12,6 м и и центральном угле β = 89°

Силы сцепления на поверхности скольжения при с=2,1[т/м 2 ] и L1 =19,6 м

L1 · с = 2,1·19,6=41,2 т

Подставляя в формулу (*) значения, полученные из таблицы 13.4 получим:

=

Определение коэффициента устойчивости для центра скольжения О2 (рис.13.10)

Разбиваем область возможного смещения на пять блоков.

Производим расчеты и измерения по определению нормальной составляющей N и сдвигающей Q сил каждого блока в таблице 13.5 по рис. 13.10 при исходных данных:

tgφ=0,277, с=2,1[т/м 2 ], γ=1,95 т/м 3 :

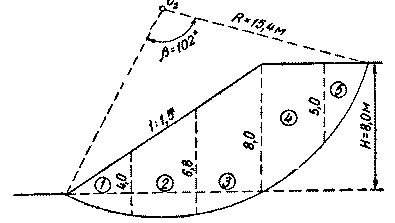

Рис. 13.10. Кривая скольжения для центра О2.

Вес блока[т] Pi= γ* Si

ΣNi tgφ=35,2

Длина поверхности скольжения при R2 = 15,4 м и и центральном угле β = 102° :

Силы сцепления на поверхности скольжения при с=2,1[т/м 2 ] и L1 =19,6 м

L2 · с = 2,1·27,4=57,5 т

Подставляя в формулу (*) значения, полученные из таблицы 13.5 получим коэффициент запаса для центра О2:

=

3. Определение коэффициента устойчивости для центра скольжения о3 (рис.13.11)

Разбиваем область возможного смещения на четыре блока.

Производим расчеты и измерения по определению нормальной составляющей N и сдвигающей Q сил каждого блока в таблице 13.6 по рис. 13.11 при исходных данных:

tgφ=0,277, с=2,1[т/м 2 ], γ=1,95 т/м 3 :

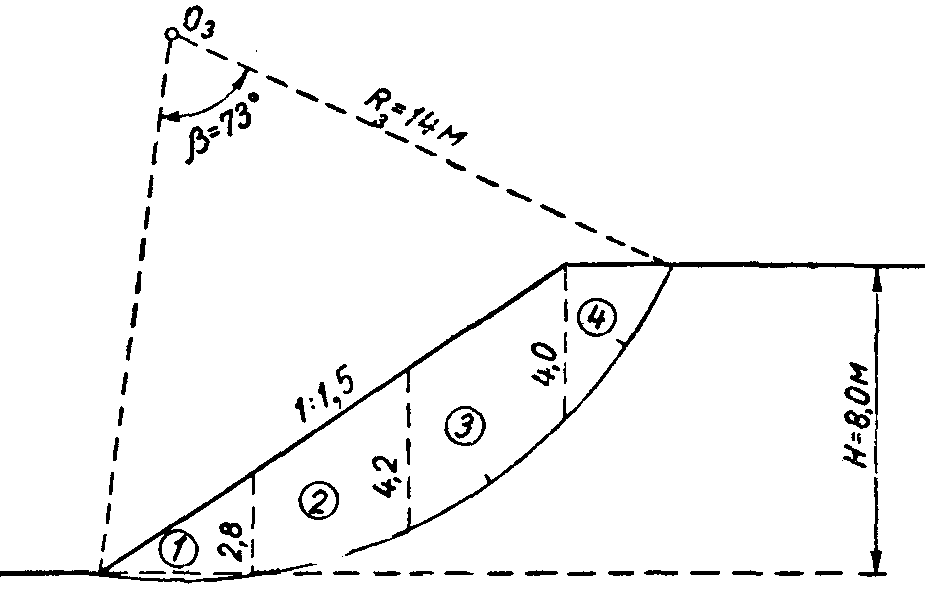

Рис. 13.11. Кривая скольжения для центра О3.

Вес блока[т] Pi= γ* Si

ΣNi tgφ=19,1

Длина поверхности скольжения при R3 = 14,0 м и и центральном угле β = 73° :

Силы сцепления на поверхности скольжения при с=2,1[т/м 2 ] и L1 =19,6 м

L3 · с = 2,1·17,8=37,4 т

Подставляя в формулу (*) значения, полученные из таблицы 13.6 получим коэффициент запаса для центра О3:

=

На основании проведенных расчетов установлено, что поверхности скольжения при центре ее в точке О1 соответствует минимальный коэффициент запаса k1=kmin=1,3.

Данный коэффициент запаса больше минимального, принятого по условиям данной задачи kдоп = 1,25, т.е. устойчивость откоса в рассматриваемом случае обеспечена.

Метод равнопрочного откоса Маслова

Критерием состояния прочности грунта в толще откосов и склонов в наиболее напряженных их частях, близких к поверхности, служит степень приближения величины узла откоса αz на данной глубине Z к величине угла сопротивления грунта сдвигу ψpz для того же горизонта.

Коэффициент сопротивления сдвигу FP определяется численным отношением сопротивляемости грунта сдвигу τp к соответствующей вертикальной нагрузке, т.е.

FP = τp /p

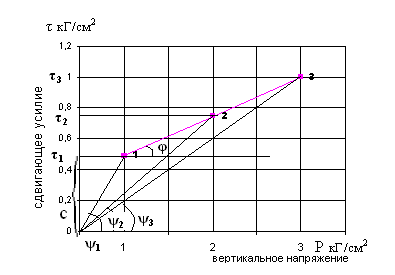

Рисунок 13.12 – Диаграмма сдвига с определением углов сопротивления сдвигу ψp

Ордината точки прямой сдвига соответствует сопротивляемости грунта сдвигу τp при вертикальной нагрузке P. Углы, образуемые лучами 01, 02 и 03 с осью абсцисс и обозначаются как ψ1, ψ2, ψ3, тогда τp= P tg ψp, индексы при τ и ψ обозначают нагрузку, к которой они относятся. Следовательно, FP =τp /p = tg ψp.

В условиях предельного равновесия справедлив закон Кулона τp = P tgφ + с, т.е.

(*).

С другой стороны, как следует из рисунка 14.2 для неидеально сыпучего грунта в условиях равновесия удерживающая сила Т’ = P cos α+c равна по величине сдвигающей силе Т = P sin α, т.е

P sin α= P cos α + c .

Разделим обе части выражения на Pcos α, тогда (**)

Сравнивая выражения (*) и (**) и учитывая, что по определению FP = tg ψp, получим:

, т.е. α = ψp.

Таким образом, равнопрочный откос в состоянии предельного равновесия удовлетворяет следующему условию:

для каждой точки откоса на глубине z от свободной поверхности угол откоса есть угол сопротивления породы сдвигу.

Метод построения равнопрочного откоса основан на предположении, что устойчивость откоса определяется выражением:, где

αi — угол наклона откоса к горизонту в рассматриваемой точке на глубине zi ,

ψi — угол сопротивления грунта сдвигу в той же точке.

При построении поверхности равнопрочного откоса по методу проф. Н.Н. Маслова задается ордината z и определяется угол наклона отрезка этой поверхности к горизонту αz,

Читать еще:  Отделка железной двери откосами

Откос проектируется графоаналитическим способом: разбивается по вертикали на условные слои мощностью 2-3 метра, и для основания каждого выделенного слоя определяется природная нагрузкаPzi и угол сопротивления сдвигу ψi по следующим формулам: Pzi = γi zi , , где

γi – объемный вес, zi – глубина слоя от поверхности земли, i слоя грунта

ψi – угол сдвига, φi – угол внутреннего трения, Ci – сцепление

При заданном коэффициенте запаса .

Расчеты ведутся в следующей последовательности:

задаваясь тем или иным значением коэффициентом устойчивости, определяем углы

откоса αz . Если kзап =1,αii . Для других значений kзап tgαi = tg ψi / kзап

полученные для каждого расчетного слоя значения угла αi откладывают на нижней границе слоев, начиная построение равнопрочного откоса с нижней его точки:

для zmax = H(рис. 13.13)

Рис.13.13 — Расчетная схема к методу равнопрочного откоса (метод FP)

Требуется произвести построение кривой равнопрочного откоса для назначения крутизны откоса в суглинистом грунте. Высота откоса Н=14м. Суглинистый грунт имеет следующие параметры: объемный весγ=1,93 т / м 3 , угол внутреннего тренияφ = 17˚, общее сцеплениес=1,9т / м 2 .

Необходимо вычислить величины ψpz = αz приz= 0, 1, 2, 4, 6, 8, 10, 12, 14 м.

Результаты вычислений заносим в таблицу.

Расчет угла крутизны для построения равнопрочного откоса

Fp = tg φ + C/P
