Угол откоса уступа карьера

Основные понятия и термины

При производстве открытых горных работ в земной коре образуются выемки – котлованы. Они представляют собой совокупность открытых горных выработок, называемых карьером. Таким образом, понятие «карьер» имеет два значения – техническое и административно-хозяйственное (горное предприятие с открытым способом разработки). Месторождение или часть его, разрабатываемую карьером, называют карьерным полем. Размеры карьерного поля определяют общие объемы горных работ и возможную производственную мощность карьера. В процессе извлечения полезного ископаемого и удаления пустых пород (вскрыши) образуется открытое выработанное пространство.

Выемку полезного ископаемого, покрывающих и вмещающих пород ведут слоями, начиная с верхних слоев. В результате разрабатываемый массив горных пород приобретает форму уступов. Между смежными слоями оставляют площадки для размещения оборудования, транспортных и энергосиловых коммуникаций и других производственных целей. Обычно слои горизонтальны (рис. 2.2), но иногда пологую залежь отрабатывают наклонными слоями, а крутопадающую – крутыми.

Рис. 2.2. Уступ и его элементы:

1 – верхняя площадка; 2 – нижняя площадка; 3 – откос уступа; 4 – верхняя бровка; 5 – нижняя бровка; 6 – забой

Разделение массива горных пород на отдельные слои обусловлено ограниченными технологическими параметрами выемочно-погрузочных машин, наличием прослоев с различными физико-механическими и качественными характеристиками, повышенной опасностью обрушения обнаженного массива пород значительной высоты. Слой является более широким понятием, чем уступ.

Уступ – это часть слоя горных пород, имеющая форму ступени и разрабатываемая самостоятельными средствами рыхления, выемки и транспорта. Различают рабочие и нерабочие уступы. На рабочих уступах ведут отработку массива полезного ископаемого и вскрыши. Рабочий уступ иногда подразделяют по высоте на подуступы, которые разрабатывают последовательно или одновременно разными (теми же) выемочно-погрузочными машинами, но обслуживают общим транспортным горизонтом.

Поверхности, ограничивающие уступ сверху и снизу, именуют верхней и нижней площадками, а наклонную поверхность, ограничивающую уступ со стороны выработанного пространства – откосом уступа. Линии пересечения откоса уступа с его верхней и нижней площадками называют верхней и нижней бровками (рис. 2.2).

ГОСТ 2.855-75 устанавливает определенные требования к изображению уступов в профиле и плане (рис. 2.3).

Измерив расстояние по вертикали между верхней и нижней площадками, находят высоту уступа. Ее величина зависит от рабочих размеров применяемого выемочно-погрузочного оборудования и физико-механических свойств пород.

а б

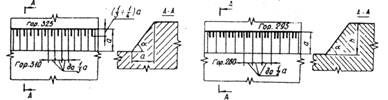

Рис. 2.3. Графическое изображение вскрышного (а), добычного (б) и смешанного (в) уступов

Угол, образованный откосом уступа и его проекцией на горизонтальную плоскость, называют углом откоса уступа. На рабочих, постоянно перемещающихся, уступах его величину устанавливают с таким расчетом, чтобы сохранить устойчивое положение откоса уступа на сравнительно короткий срок (несколько месяцев). Углы откосов нерабочих уступов, достигающих при разработке месторождения своего предельного положения, должны обеспечивать длительную устойчивость пород практически на весь срок существования карьера. Часть откоса уступа, служащая объектом воздействия горного оборудования при его разработке, является забоем.

Нижняя поверхность карьера – это его дно (подошва). Вертикальное расстояние между дном карьера и усредненной отметкой дневной поверхности называют глубиной карьера. Линии пересечения бортов карьера с поверхностью и дном образуют верхний и нижний контуры карьера. Контуры, соответствующие моменту окончания горных работ, называют конечными. Условную поверхность, проходящую через верхний и нижний контуры, именуют откосом борта карьера, а угол, образованный откосом борта и его проекцией на горизонтальную плоскость, – углом откоса борта карьера.

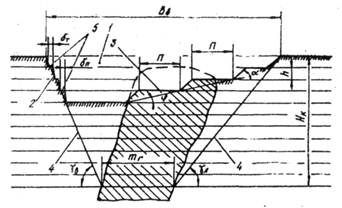

Рис. 2 4. Элементы и параметры карьера:

1 – выработанное пространство; 2 – нерабочий борт; 3 – рабочий борт; 4 – конечный контур карьера; 5 – бермы; α – угол откоса уступа; φ – угол откоса рабочего борта; γв – угол откоса нерабочего борта со стороны висячего бока залежи; γл – угол откоса нерабочего борта со стороны лежачего бока залежи; mг – горизонтальная мощность залежи; П – ширина рабочей площадки; h – высота уступа; НК – глубина карьера; ВВ – ширина карьера по верхнему контуру; δТ — ширина транспортной бермы; δП — ширина предохранительной бермы

Углы откосов бортов карьера на момент погашения горных работ зависят от конструкции борта и должны обеспечивать устойчивое равновесие слагающих его пород. Уменьшение угла наклона борта карьера в его конечных контурах на 2–3° приводит к значительному увеличению вынимаемых объемов вскрыши и затрат на разработку месторождения. Максимально возможные углы откосов бортов карьера зависят от физико-механических свойств и обводненности слагающих их пород, наличия и характера расположенных в борту поверхностей ослабления (плоскостей напластований, тектонических нарушений и т. п.), глубины карьера и формы борта в плане. Вогнутый борт более устойчив, чем плоский или выпуклый. Как правило, угол откоса, определенный на основе теоретических расчетов или по нормативам является ориентировочным. Его уточняют в процессе производства горных работ.

Угол откоса рабочего борта карьера не превышает 20 градусов и зависит от высоты уступа и ширины рабочей площадки:

, (2.1)

где φ – угол откоса рабочего борта карьера, град; h – высота уступа, м; α– угол откоса уступа, град; П – ширина рабочей площадки, м.

За счет увеличения угла откоса рабочего борта можно регулировать годовые объемы вскрыши.

Угол откоса уступа карьера

Программное обеспечение для геолого-маркшейдерских и горных работ

  • Главная
  • Возможности программы
  • Техподдержка и обновление
  • Подробная справка
  • КОНТАКТЫ
  • БД детальной разведки
  • Редактирование векторной информации
  • Построение триангулированных моделей поверхностей
  • ПОСТРОЕНИЕ КАРКАСОВ
  • Обработка растровых изображений
  • Проектирование вскрытия карьера
  • Выполнение подсчетов объемов и запасов
  • Обработка маркшейдерской информации
  • Работа с надписями, печать документов
  • Общие

Новости

Международный Горно-Геологический Форум «МИНГЕО СИБИРЬ»

Параметры бортов карьера

В программе DIGIMINE имеются гибкие механизмы задания параметров бортов карьера.

При помощи полигонов зона проектируемого карьера разделяется в плане на различные области. Для каждого полигона по вертикали выделяются группы горизонтов, для которых задается угол откоса уступа и ширина бермы. При необходимости для каждого полигона можно устанавливать различные параметры в зависимости азимута простирания участков бортов.

Имеется возможность наложения в плане полигонов, в которых задаются параметры для разных зон по вертикали.

Построение уступов, съездов, берм

При построении уступов программа автоматически учитывает параметры бортов карьера на разных горизонтах с отстраиванием переходов в местах сочленения уступов с разным углом откоса или берм с разной шириной. Имеется возможность построения уступов со съездами с одновременной отстройкой подуступов и соответствующих подуступам частей съездов.

При проектировании вскрытия карьера обычно приходится выполнять довольно много «ручной» работы по отстраиванию дополнительных площадок в разных частях уступов (подуступов) в соответствии с залеганием рудных тел. Кроме того, площадки разворота часто также оказываются нетипичными и требуют соответствующей корректировки. В DIGIMINE имеются удобные и производительные механизмы редактирования полилиний, позволяющие повысить эффективность проектирования вскрытия карьера. Отметим также, что при отстройке уступов, съездов, берм нет жесткой последовательности выполнения операций.

Вставка карьера в рельеф

Сначала строятся модели поверхностей проектируемого карьера и рельефа дневной поверхности.
Затем производится пересечение моделей поверхностей с выбором операции «получение нижней поверхности».

Важной особенностью программы DIGIMINE является то, что при выполнении операций по пересечению моделей поверхностей информация об исходных полилиниях не исчезает, а автоматически подвергается редактированию — оставляются те части исходных объектов, которые принадлежат оставляемым частям моделей поверхностей.

Более того, линии пересечения поверхностей (получаются верхние бровки, в примере показаны красным цветом) записываются в итоговую модель поверхности, причем с разнесением на горизонты, соответствующие горизонтам полилиний карьера.

Читать еще:  Заделка дверных откосов своими руками

Поэтому результатом вставки карьера в рельеф является не только полученная при этом модель поверхности, но и полилинии в этой модели поверхности, которые можно извлечь и сохранить в файл-чертеж.
Так как полилинии, полученные из линий пересечения поверхностей разнесены на правильные горизонты, можно легко получать и погоризонтные планы.

Пример вставки карьера в рельеф и записи полученных при этом полилиний в файл-чертеж:

Open Library — открытая библиотека учебной информации

Открытая библиотека для школьников и студентов. Лекции, конспекты и учебные материалы по всем научным направлениям.

  • Главная

Категории

  • Астрономия
  • Биология
  • Биотехнологии
  • География
  • Государство
  • Демография
  • Журналистика и СМИ
  • История
  • Лингвистика
  • Литература
  • Маркетинг
  • Менеджмент
  • Механика
  • Науковедение
  • Образование
  • Охрана труда
  • Педагогика
  • Политика
  • Право
  • Психология
  • Социология
  • Физика
  • Химия
  • Экология
  • Электроника
  • Электротехника
  • Энергетика
  • Юриспруденция
  • Этика и деловое общение

Изобретательство Конструкции и устойчивость бортов карьеров

Практически возможен случай открытой разработки небольших по размерам в плане и круглых по форме залежей полезного ископаемого с вертикальными (или близкими к ним) откосами бортов карьера. При этом используют известный из практики строительства глубоких фундаментов метод «опускного колодца» , когда выемка пустых пород и полезного ископаемого производится открытым способом, а удержание вертикальных откосов осуществляется мощной бетонной и желœезобетонной крепью, опускаемой под давлением втолщу породного массива по мере углубления горных работ. Освоенные при таком способе глубины составляют 40—60 м, а диаметры «опускного колодца»— 20—60 м. Расчеты показывают возможность увеличения глубин до 150—200 м (при ступенчатых колодцах) и диаметров до 100—150 м. Эффективность такого способа доказывается расчетами применительно к конкретным условиям.

Типичным дляоткрытых горных работ является выполаживание («разнос») бортов при удалении вскрышных пород до углов, обеспечивающих устойчивость и безопасность открытых горных работ. Угол откоса нерабочего борта γН (градус) по глубинœе карьера зависит от конструкции борта (чередования и ширины берм различного назначения), от угла откоса и высоты уступов:

где bТ и bП ширина соответственно транспортных и предохранительных берм, м; Ну высота уступа, м; а —угол откоса уступа, градус.

Аналогичным выражением характеризуется угол заложения (градус) рабочего борта карьера:

где ШР.П. —ширина рабочей площадки уступа, м.

При одинаковых величинах ШР.П, Ну и а по глубинœе карьера угол γР приближенно определяется параметрами одного рабочего уступа.

Угол откоса нерабочего борта карьера возрастает с увеличением высоты уступов и уменьшается при размещении на борту транспортных берм и съездов, а также при разработке в сложных инженерно-геологических условиях, когда уменьша­ются углы откосов нерабочих уступов и увеличивается ширина предохранительных берм. Уменьшение общего угла откоса борта глубоких карьеров на 3—5° приводит к увеличению объема вскрышных работ на десятки миллионов кубических мет­ров. Так, к примеру, при глубинœе карьера 500 м и уменьшении угла откоса борта с 45 до 40° объем породы в карьере увеличи­вается на 24 млн.м 3 на каждые 1000 м длины борта.

Углы откосов нерабочего борта по условиям устойчивости зависят от прочности пород, состояния и структуры породного массива.

Необходимо не только определять устойчивые углы наклона бортов карьеров, но и научиться управлять состоянием массива горных пород для получения высоких экономических показателœей и лучшего использования недр и земельных ресурсов.

Под управлением состояния массива горных пород принято понимать комплекс научных и технических мероприятий, направленных на достижение оптимальных параметров карьерных откосов, при которых обеспечивается безопасность ведения горных работ и их максимальная экономическая эффективность. Комплекс этих мероприятий определяется природными и горно-техническими условиями разработки месторождений.

Критериями оптимальности при этом могут служить минимизация приведенных затрат или максимизация прибыли, подсчитанные с учетом всœех возможных в данных условиях вариантов формирования равноустойчивых бортов карьера с различными углами наклона и при различных способах их искусственного укрепления.

Исходные принципы управления состоянием массива горных пород.

1. Принимаемые углы откосов бортов карьеров должны обеспечивать безопасное (для людей и оборудования) ведение горных работ и наибольшую экономичность разработки месторождения.

2. Коэффициент запаса устойчивости бортов карьеров следует устанавливать по стадиям:

при проектировании (на основании разведочных данных);

при строительстве карьера и в первый период его эксплуатации (на основании данных горно-строительных и эксплуатационных работ) для обеспечения устойчивости рабочих и промежуточных бортов карьеров;

при подходе горных работ к предельному контуру (на осно­вании данных длительной эксплуатации) для определœения пре­дельных контуров карьеров.

3. В сложных условиях, особенно в глубоких карьерах, необходимы специальные меры по управлению состоянием пород в бортах карьеров и специальные службы по наблюдению за устойчивостью бортов и контролю проводимых инженерных мероприятий.

Комплексная методика технологического управления состоянием пород в бортах карьеров включает методики:

выбора оптимального направления развития горных работ с учетом условий устойчивости бортов карьеров;

управления состоянием пород в бортах путем изменения их конструктивных параметров;

постановки бортов в предельное положение.

Читайте также

Практически возможен случай открытой разработки небольших по размерам в плане и круглых по форме залежей полезного ископаемого с вертикальными (или близкими к ним) откосами бортов карьера. При этом используют известный из практики строительства глубоких фундаментов. [читать подробенее]

Способ определения естественного срабатывания бермы уступа

Номер патента: 1452991

Текст

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК а) 4 Е 21 С 41/02 ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕПО ИЗОБРЕТЕНИЯМ И ОТКРЫТПРИ ГКНТ СССР и Е.»:,;,»,:1;.;Ьс.й,». » г ПИСАНИЕ ИЗОБРЕТЕНИА ВТОРСНОМУ СВИД=ТЕЛЬСТВУ Ъ,(21) 4197615/22-03(71) Якутский научно-исследовательский и проектный институт алмазодобывающей промышленности(56) Перегудов М.А, и др, Маркшейдерские работы на карьерах и приисках, — М.: Недра, 1980, с, 102-110,Инструкция по наблюдениям за деформациями бортов, откосов уступов и отвалов на карьерах и разработка мероприятий по обеспечению их устойчивости. — Л.; ВНИМИ, 1971, с. 63-66. (54) СПОСОБ ОПРЕДЕЛЕНИЯ ЕСТЕСТВЕННОГО СРАБАТЫВАНИЯ БЕРМЫ УСТУПА(57) Изобретение относится к открытым горным работам. Цель — повышение безопасности работ по определению величины осыпания бермы уступа путем исключения нахождения людей на верхних бровках уступа. На борту карьера, про 1452991 А 1 тивоположном от осыпи, .выбирают опорную точку, на которой устанавливают теодолит. Выбирают вторую опорную точ» ку на другом борту карьера. Измеряют горизонтальный уголмежду направлением на вторую точку и на точку верха осыпи. Измеряют вертикальный угол Ы между горизонтом и направлением на верхнюю бровку уступа. Измеряют уголмежду горизонтом и направлением на точку верха осыпи. Определяют высоту Н уступа, горизонтальную проекцию Б расстояния между опорной точкой и верхней бровкой уступа, задо. жение уступа в плоскости визирования х, коэффициент разрыхления осыпи, угол откоса уступа и угол естественного откоса осыпи, Определяют высоту Ь осыпи: Ь = Н — 8(8(3 — М о)3 : г 8 (90-) /г 8 (90 — Р )1+ 1, где= агсе 8 (Н/х). По полученным результатам определяют величину осыпания бе 1 мы из выражения, приведенного в изобретении. 3 ил.В М проекцияопорной точк на борту карь бровки уступа= агсС 8(Н/х),гд а до верхнем;х-эаложение Изобретение относится к открытым горным работам и можем быть использовано при ведении маркшейдерских работ по наблюдению эа состоянием уступов карьеров.5Цель изобретения — повышение безопасности работ по определению величины осыпания бермы при инструментальной съемке путем исключения нахождения людей на верхних бровках уступа.На Фиг. 1-3 приведена схема осуществления способа,Способ реализуют следующим образом. 15На борту карьера, противоположном от осыпи, выбирают опорную точку 1 (фиг. 1), на которой устанавливают теодолит. Выбирают вторую опорную точку 2 на другом борту карьера. Из меряют горизонтальный угол 3 () между направлением на точку 2 и на точку верха осыпи 4. Измеряют вертикальный угол 5 (о ) между горизонтом и направлением на верхнюю бровку 25 уступа 6 (фиг. 2). Измеряют угол 7 () между горизонтом и направлением где- угол естественного откоса,град;К — коэффициент разрыкления осыГпи, доли ед;Н — высота уступа, м;Г — угол откоса уступа, гРад. 40Способ позволяет определить величину сработки бермы без применения сложного и дорогостоящего фотограмметрического оборудования или трудоемких работ в выработанном пространстве карьера. рмула изобретения Способ определения естественного срабатывания бермы уступа, включающий определение угла естественного откоса осыпи и угла откоса уступа, проведение инструментальной съемки уступа, осыпи и определение по полученным ре 55 зультатам величины осыпания бермы уступа, о т л и ч а ю щ и й с я тем, что, с целью повышения безопасности (работ по определению величины осыпана точку верха осыпи 4. Определяют высоту уступа, горизонтальную проекцию расстояния от опорной точки на борту карьера до верхней бровки откоса, заложение уступа в плоскости визирования, коэффициент разрыхления осыпи, угол откоса уступа и угол естественного откоса осыпи.Определяют высоту Ь) осыпи 8 (фиг. 2) по формуле Б(8 ) — 8 о )М(90-)/д(90-)+ 1 ф где Б — горизонтальная проекция расстояния 9 от опорной точкина борту карьера до верхнейтупака мф= агсй(Н/х), где х -заложение уступа в плоскостивизирования,(на фиг, 3 пунктиром обозначено положение уступа до осыпания) .Определяют величину сработки бермы уступа 10 (В) по формуле к(н(1 — КВ + кн Г ния бермы уступа путем исключениянахождения людей на верхних бровкахуступа, инструментальную съемку уступа и осыпи производят с опорных гочек, расположеннык на противоположном борту карьера, измерением угловмежду горизонтом и направлением наверхнюю бровку откоса и между горизонтом и направлением на верхнююбровку осыпи, определяют высоту уступа, горизонтальное расстояние между опорной точкой и верхней бровкойуступа и заложение уступа в плоскости визирования, а высоту осыпи Ь находят из выражения Б(йд — сд с ) ц(90- Г ) /к(90- р ) + де Н — высота уступа Б — горизонтальна расстояния от1452991уступа в плоскости визирования;Ы — угол между горизонтом и направлением на верхнюю бровку уступа, град;- угол между горизонтом и направлением на верхнюю бровку осыпи, град,определяют коэффициент разрыхления5 осыпи, а величину осыпания бермы уступа В определяют из выражения где б — угол естественного откоса, град; 15 К- коэфФициент разрыхления осыпи, доли ед;Ч — угол откоса уступа, град. юг,21452991 тор С. Пека Заказ 7146/25 Тираж 449 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям пр113035, Москва, Ж, Раушская наб., д. 4/5 ГКНТ ССС оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Составитель С. АгаТехред М.Ходанич в Корректор Н. Король

Читать еще:  Как правильно установить отливы и откосы на стеклопакеты

Заявка

ЯКУТСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ АЛМАЗОДОБЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ

ВАЛУЕВ ЕВГЕНИЙ ПАВЛОВИЧ, РОДЬКИНА МАРГАРИТА ВИКТОРОВНА

Как сделать внутренний угол на отливе. Классификация видов

Популярные материалы

Today’s:

  • Гараж из ОСБ своими руками. Пошаговая инструкция строительства гаража
  1. Как сделать внутренний угол на отливе. Классификация видов
    • Из ПВХ
    • Бетонные
    • Клинкерная плитка
    • Металлические
  2. Соединение отливов между собой. Технология монтажа
  3. Как отрезать отлив. Как правильно и быстро зарезать отлив на углу
    • Монтаж отливов для фундамента
  4. Безопасный угол отлива. Инструкция по монтажу отливов
    • Инструкция по монтажу Отливов
    • Инструкция по монтажу оконных отливов
  5. Установка отливов на фасад. Для чего необходимы отливы
  6. Видео как нарезать внутренний и внешний угол отлива. Как сделать угол на отливе. Отливы для цоколя

Как сделать внутренний угол на отливе. Классификация видов

Монтаж отливов на цоколь фундамента при наличии всего необходимого возможен своими руками. Для этого можно воспользоваться разными видами пластика, стальным, медным или алюминиевым материалом.

Из ПВХ

Такие отливы обладают большим количеством достоинств, что придает им популярность среди потребителей. Материал в первую очередь отличается продолжительным эксплуатационным периодом, устойчивостью к воздействию агрессивной среды, большим разнообразием форм и обширной цветовой гаммой. К этому перечню положительных качеств следует добавить прекрасные гидроизоляционные качества и приемлемую стоимость, гарантированную надежность во время эксплуатации.

Есть и отрицательные моменты. Связаны они главным образом с хрупкостью самого материала, невозможностью выполнения ремонтных работ, если случится поломка.

Как правило, пластиковые отливы для цоколя фундамента устанавливаются при отделке объектов сайдингом или винилом.

Схема установки отливов при обшивке фасада дома сайдингом

Бетонные

Оптимальное решение, отлично зарекомендовавшее себя временем. Лучше всего подходит для сооружений, отделанных камнем. Изготавливаются бетонные элементы из смеси М450, в состав которой входят щебенка, песок, цемент и пластификаторные добавки, придающие отливам способность противостоять температурным перепадам и увеличивающие их эксплуатационные сроки.

Изделия получаются прочными, прекрасно противостоят появлению трещин и других деформирований. Преимущества бетонных отливов для цоколя фундамента можно продолжить широкой цветовой палитрой и наличием различных размеров, которые могут варьироваться с учетом габаритов цокольной части.

Имеется и один существенны недостаток – вариант отливов громоздкий, и его установку следует заблаговременно предусматривать в проектном решении на строительство объекта.

Бетонный отлив для цоколя фундамента

Клинкерная плитка

Сегодня таким материалом строители пользуются достаточно часто. Связано это с высоким эстетичным уровнем плитки, показателем прочности, длительным эксплуатационным периодом, качеством защитных свойств, с помощью которых удается надежно сохранить фундаментную основу от намокания.

Здесь справедливо будет заметить, что стоимость такого материала для отливов достаточно высокая, да и монтажные работы связаны с определенными сложностями, подразумевающими наличие соответствующих навыков.

Клинкерный отлив на цоколе фундамента

Металлические

Металлические отливы для цоколя фундамента отличаются разнообразием вариантов, имея при этом сходство определенных элементов, заключающееся во внешнем виде. На каждой полочке есть два отгиба. С помощью оного выполняется крепление отлива, по второму стекает вода.

Модельный ряд отличается цветовыми решениями, зависящими от предпочтений заказчика. Кроме того, для изготовления металлических отливов для цоколя фундамента производители могут использовать недорогую оцинкованную сталь или, выполняя эксклюзивный заказ, наносить по поверхности металла специальное защитное покрытие из полимерного состава, придающее дополнительную стойкость.

К основным достоинствам таких отливов относятся длительный срок эксплуатации, устойчивость к температурным перепадам и воздействиям механического характера, лаконичная внешность, возможность выбора элементов с учетом собственных потребностей и финансовых возможностей.

Соединение отливов между собой. Технология монтажа

Сделать отливы самостоятельно — посильная задача. Монтаж выполняют между облицовкой цоколя и стен. Проверяют горизонтальность цоколя с помощью строительного уровня. Если есть сильные перекосы, требуется выровнять основание цементно-песчаным раствором. Далее монтаж выполняют в следующем порядке:

Схема монтажа отлива

  1. Выполняют разметку. Между двух углов при помощи саморезов натягивают шнур, который будет служить разметкой для нанесения раствора при изготовлении откосов.
  2. Готовят раствор для изготовления откосов. Для приготовления используют одну часть цемента и 3 части песка. Количество воды рассчитывают так, чтобы смесь не стекала с мастерка.
  3. По шнурку изготавливают откосы. Для этого понадобится мастерок. Минимальный угол наклона — 15 градусов.
  4. После завершения работы необходимо дать цементу набрать прочность. Время выжидания зависит от температуры окружающей среды. При среднесуточной температуре 20 градусов Цельсия достаточно 1-2 суток, если погода прохладная, может потребоваться большее количество времени.
  5. Следующий этап определяется в зависимости от способа закрепления отливов. Если планируется закреплять их непосредственно к стене, подготовительные работы не требуются.
  6. Если принято решение закреплять отливы к каркасу облицовки наружной стены, то необходимо сначала установить его направляющие.
  7. К направляющим отливы крепятся на саморезы. Закрепление на стену осуществляется с применением дюбель-гвоздей.
  8. Соединение полос отлива по длине выполняется с нахлестом не менее 30 мм. Места соединений обрабатывают герметиком.
  9. После закрепления линейных участков приступают к углам здания. Закрепление осуществляют таким же способом. Планки для углов изготавливают из остатков линейной полосы. Для этого материал изгибают и выполняют необходимые подрезы, упрощающие сгиб и улучшающие прилегание. Для резки металла необходимо подготовить специальные ножницы.
  10. Завершают процесс обработкой герметиком. Им нужно промазать стык стены и отлива, крепления.
Читать еще:  Герметик для откосов quilosa

Как отрезать отлив. Как правильно и быстро зарезать отлив на углу

Монтаж отливов для фундамента

Цокольный отлив используется в местах, где фундамент встречается со стеной постройки. Отлив не дает воде попасть в место стыка, тем самым защищая фундамент от преждевременного разрушения. Обычно отливы подбирают в цвет стен здания. полимерное покрытие отливов защищает их от коррозии и повреждений. Отливы можно изготовить по чертежам заказчика, строго в таких размерах, которые нужны по плану.

Чтобы осуществить монтаж отливов своими руками, вам понадобятся:

  • Шуруповерт (насадка PH2);
  • Плоскогубцы жестянщика;
  • Ножницы по металлу;
  • Монтажная пена с низкой степенью расширения;
  • Саморезы пресс-шайба 16 мм или дюбель гвозди.

Можно начинать монтаж отлива фундамента после облицовки цоколя, но перед отделкой стен. Вам необходимо выровнять цоколь по уровню, чтобы избежать перегибов отливов, а также очистить цоколь от пыли и остатков смеси. Для того, чтобы уменьшить шум, рекомендуется проклеить вибропоглощающую ленту по всему периметру цоколя. Саморезы или дюбель гвозди помогут вам прикрепить отлив к стене. Угол у отлива должен быть не менее 110˚. На стыках необходимо использовать битумную мастику или силиконовый герметик. Все углы формируются из одного отлива. В

Чтобы правильно произвести монтаж отлива для фундамента своими руками, мы советуем вам посмотреть видео, в котором четко и детально описаны все главные этапы этой, на первый взгляд, легкой работы.

Конечно, можно произвести монтаж отливов своими руками, но лучше всего заказать монтаж у профессионалов с многолетним опытом работы по всей Беларуси.

Цены и список выполняемых работ можете посмотреть здесь .

Безопасный угол отлива. Инструкция по монтажу отливов

Инструкция по монтажу Отливов

Отливы предназначены для защиты от неблагоприятных погодных условий. Отливы дают возможность воде и снегу стекать вниз на землю и не скапливаться на уступе окна или фундамента. Отливы существенно продлевают срок службы фасадов. Основным материалом для их изготовления является алюминий и оцинкованные листы.

Отливы делятся на

•Отливы для фундамента

•Отливы для заборов

Мастер листогиб изготавливает отливы любой сложности и конфигурации. Срок изготовления изделия от 10 минут.

Для расчета цены изготовления отливов, свяжитесь с нашим менеджером, или воспользуйтесь прайс листом

Инструкция по монтажу оконных отливов

Назначение оконных отливов — оконный отлив, завершающий элемент при монтаже окон, он отводит воду от окна, не позволяя ей попадать на оконный выступ. Оконный отлив необходимо устанавливать сразу после установки окна, особенно в зимнее время года, в противном случае влага очень быстро начнет разрушать оконный выступ.

Изготавливаются оконные отливы на специальном гибочном станке. Обычно используется тонкие листы толщиной 0.45-0.5 мм.Лист раскраивается по размерам заказчика, далее на станке заготовкам придают необходимую форму . В этой статье мы расскажем Вам как правильно осуществить монтаж оконных отливов.

Для монтажа отливов вам понадобится:

  • Шуруповерт с насадкой ph2
  • Плоскогубцы жестянщика
  • Ножницы по металлу
  • Монтажная пена с низкой степенью расширения
  • Саморезы пресс шайба 16мм

Для начала подготовим оконный выступ, отчистим его от пыли, остатков цемента и штукатурки. Далее замеряем длину проема и прибавляем 4 см на загибы. Обрезаем заготовку по размерам. Далее подрезаем отлив по принципу приведенному на картинке. Подгибаем подрезанные края отлива при помощи плоскогубцев жестянщика. Примеряем отлив по месту, если ничего не мешает, приступаем к следующему этапу установки отлива. Временно отставляем отлив в сторону. На подготовленную поверхность оконного выступа наносим монтажную пену зигзагом от края до края и по низу. Прикладываем отлив заводя заднюю чать под окно, и прижимаем к оконному профилю, закрепляем его саморезами к раме окна. Важно выдерживать угол наклона не менее 110 градусов. После того, как вы закрепили отлив саморезами, его необходимо пригрузить. Для этого можно использовать банки с водой или другие грузы, которые не повредят отлив. Отливы должны быть нагруженны не менее 12 часов. Торцы отлива соприкасающиеся со стенами, можно дополнительно загерметизировать санитарным герметиком. После монтажа отлива не забудьте снять защитную пленку.

Установка отливов на фасад. Для чего необходимы отливы

Если заранее не предусмотреть защитные элементы для дома, очень скоро атмосферные осадки внесут свои коррективы в его внешний вид. Влага проникает в мельчайшие щели конструкции, нарушает их целостность и прочность, а при замерзании может привести к образованию трещин. Особенно при этом страдают выступающие части строения: оконные проемы, цоколи, каменные заборы.

В зависимости от вида цоколя ширина отлива может варьироваться от 50 до 400 мм.

Лучшей защитой от негативных погодных факторов являются тщательная гидроизоляция и обязательное использование отливов.

Установка отлива на цоколь фундамента – это завершение внешней отделки дома.

Как правило, толщина цоколя выше толщины стен, это обусловлено повышенной нагрузкой на него.

Изготавливаются отливы из различных материалов. Бывают керамические, бетонные, пластиковые, металлические. Стоимость их монтирования небольшая, однако установить их можно и самостоятельно, поскольку данная процедура является довольно простой и не требует каких-то специальных знаний и умений.

Для монтажа необходимо приготовить следующие материалы и инструменты:

Виды цоколей: выступающий, в одной плоскости и западающий.

  • отливы;
  • трассировочный мел;
  • монтажную пену;
  • шпатлевку или герметик;
  • ножовку или ножницы по металлу;
  • молоток;
  • пассатижи;
  • резиновую или деревянную киянку;
  • водяной уровень;
  • дрель или перфоратор (для кирпичных стен);
  • отбивочный шнур;
  • дюбели;
  • кронштейны.

Современный строительный рынок предлагает отливы различных расцветок. Правильный выбор цвета может улучшить внешний вид фасада дома. Наиболее доступны изделия из меди или оцинкованной стали, пластиковый вариант стоит немного дороже.

При покупке отливов особое внимание необходимо уделить их размерам, особенно если фасад дома выполнен из плитки или натурального камня, поскольку из-за постоянного воздействия влаги данные материалы могут прийти в непригодность и отвалиться.

Отливы имеют крепежный отгиб, который предназначен для крепления к стене, полку, которую для лучшего стока воды устанавливают под углом, а также фронтальный отгиб, направляющий вниз стекающую воду. Размеры полки бывают разными: от 50 до 400 мм.

Отливы можно не покупать, а сделать их своими руками, потому что в этом нет ничего трудного. Листы, из которых изготовляют отливы, режут на полосы необходимой длины. После этого отрезанную полосу кладут на уголок и с помощью постукивания по ней молотком загибают в нужную сторону. Материал загибается с 2-х сторон: с той стороны, которая будет прилегать к стене, загиб должен быть направлен вверх и быть небольшим, а с противоположной – загнут вниз.

Видео как нарезать внутренний и внешний угол отлива. Как сделать угол на отливе. Отливы для цоколя
