Все программы для расчета устойчивости откосов

Программа — Расчет устойчивости склона по методу Шахунянца Г.М

Выполняет расчет устойчивости склона по методу Шахунянца Г. М.
Автор программы «Opolz» (с) Шабарин В. Н. Программа распространяется свободно. Сведений о сертификации нет. Мною не тестировалась, поэтому корректность вычислений определяйте сами.
Несколько общих рекомендаций и пояснений по пользованию программой от меня (в зип-архиве нет руководства, хелпа, так что это описание сохраните для своей работы с программой):

«гаммаW» — удельный вес воды = 1
«Куз» — заданный коэффициет устойчивости (Кst) для расчета оползневого давления на удерживающую конструкцию.
Куз (Кst) должно при основных сочетаниях нагрузок на оползневых и оползнеопасных склонах составлять соответственно для защитных сооружений первой степени ответственности: 1,35 и 1,25; второй: 1,3 и 1,2; третьей: 1,25 и 1,15; четвертой: 1,2 и 1,1
При особых сочетаниях нагрузок: для первой: 1,3 и 1,2; второй: 1,25 и 1,15; третьей- 1,2 и 1,1; четвертой 1,15 и 1,05.
«Мю» — сейсмическая сила (учёт сейсмических воздействий производится введением в формулу коэффициента динамической сейсмичности (?) значения которого принимают для расчётной сейсмичности 6 баллов ?=0,0; 7 баллов ?=0,025; 8 баллов ?=0,05; 9 баллов ?=0,1
При расчетах искуственных откосов рекомендуется увеличить ? в 1,5 раза).
Укажите количество расчетных отсеков.
«Альфа» — угол наклона поверхности скольжения к горизонту, ?, град.
«С» — удельное сцепление грунта по поверхности скольжения, тс/м2 (1кг/см2=10 тс/м 2 )
«Фи» — Угол внутреннего трения грунта по поверхности скольжения, ?, град.
«Гамма» — средний объемный вес грунта (с учетом водонасыщенной части расчетного отсека), т/м3
«Нср» — средняя высота расчётного отсека от поверхности до плоскости скольжения, H, м.
«А» — длина подошвы расчётного отсека L, м. (хотя я неуверен? ) или может быть ширина расчётного отсека? (длина проекции следа отсека на горизонтальную плоскость = L*cos?), a, м
«h» — средняя мощность водонасыщенного грунта в отсеке, h, м (если воды нет h=0)
«Бетта» — Угол депрессионной кривой к горизонту в расчётном отсеке, ?ф, град. (воды нет — не проставлять)
«Рдоп» — Пригрузка расчётного отсека зданием, сооружением, Pp, т/м2

«Еоползн» — Оползневые давления, т/м, показывают возможное давление на предполагаемую удерживающую конструкцию, обеспечивающую в данном сечении склона коэффициент устойчивости не ниже заданного (Кst). В расчетах принято допущение о распределении оползневого давления по высоте сечения склона в виде треугольной эпюры, а реакция удерживающего сооружения направлена по горизонтали. Таким образом, определяется горизонтальная составляющая оплзневого давления.

«Еотп» — Давление отпора, т/м — учет контрфорсного действия нижележащих отсеков.

При отсутствии грунтовых вод заполнить таблицу до столбца h включительно (все h=0) иначе расчет не активируется, при наличии грунтовых вод заполнить столбцы «h», «Бетта».

Условные допущения в расчётной модели:
используется гипотеза затвердевшего тела (призма возможного смещения рассматривается в виде затвердевшего клина); рассматривается узкая полоса склона шириной 1 м; условия ее работы сохраняются для всего склона; допускается определенная форма поверхности скольжения; «

При вводе числовых значений следите за разделителем — должна быть «точка», «запятая» — ошибка! Будте внимательны при заполнении исходных данных.
В правом верхнем углу окна программы при запуске появляются цифры с запятой-разделителем — это ошибка, исправьте!

Читать еще:  Откосы своими руками гараж

Программа расчета устойчивости земляных откосов по круглоцилиндрическим поверхностям скольжения

Страницы работы

Содержание работы

расчета устойчивости земляных откосов

по круглоцилиндрическим поверхностям скольжения.

Александров А.В. Русинов В.Ю. © Дедовск — Москва, 1990-1999 г.

Введение в программу

Программа расчета устойчивости земляных откосов по круглоцилиндрическим поверхностям скольжения разработана для расчета земляных откосов произвольной конфигурации.

Коэффициент запаса устойчивости откоса определяется по следующим трем методам расчета:

1. Метод Г. Крея (иначе — метод А.В. Бишопа).

2. Метод К. Терцаги.

3. Метод «Весового давления» (метод Р.Р. Чугаева).

В программе задаются характеристики грунтов, вводятся координаты поверхности откоса, кривой депрессии и границ грунтов. Также можно задать область центров и радиусы поверхностей скольжения вручную или определить, рекомендуемые по методу В.В. Аристовского, ввести необходимое для расчета количество центров поверхностей скольжения и радиусов и определить наиболее опасную поверхность в ручном или автоматизированном режиме расчета.

В программе возможен расчет откоса с учетом действия сейсмических сил и внешней пригрузки на него.

Авторами предусмотрена как программная комплексная проверка исходных данных, так и визуальная, с помощью графической схемы Вашего откоса, области центров и радиусов скольжения.

Исходные данные по откосу можно записать в файл и использовать их в последующих расчетах.

Результаты расчета в виде графической схемы, можно распечатать или записать в файл формата BMP. Результаты в текстовой табличной форме можно как распечатать на принтере и записать в текстовый файл, так и оформить в виде документа Microsoft Word 8.0 (Office 97).

При разработке программы были использованы теоретические положения, методики расчета, справочные данные и примеры расчетов, изложенные в пункте «Литература»:

Дополнительная информация представлена на страницах:

«Теоретические и расчетные положения»

«История создания программы»

Программа прошла солидную практику в различных проектных организациях страны и позволяет выполнить ручную проверку. Однако, авторы будут благодарны за замечания по работе программы и обещают устранять недостатки в ее работе как в течение срока поддержки, так и вне этого срока.

Теоретические и расчетные положения

Программа расчета устойчивости земляных откосов по круглоцилиндрическим поверхностям скольжения разработана для расчета земляных откосов произвольной конфигурации. Под термином «устойчивость откоса» подразумевается устойчивость его призмы (в случае гидротехнических сооружений — верхнего или нижнего бьефа) или части откоса на сползание в результате нарушения равновесия внешних и внутренних сил, которые слагаются из собственного веса, гидростатического давления воды и сейсмических сил (для сооружений, возводимых в сейсмических районах).

Поскольку оптимальные откосы устанавливаются в результате расчета устойчивости, особое значение приобретает правильный выбор метода расчета и обоснованность исходных данных для вычисления расчетных усилий. Поэтому должны быть тщательно изучены и правильно выбраны:

– расчетные характеристики как материалов, слагающих откос, так и грунтов основания;

– характерные расчетные сечения откоса;

– расчетные случаи, представляющие возможные наиболее неблагоприятные в различных условиях сочетания силовых воздействий.

Все эти материалы определяются проектировщиком заранее с наиболее возможной точностью по данным геологии, предпроектных проработок и прочих условий. Характеристики грунтов и иные дополнительные материалы, приложенные в настоящем руководстве, являются справочными и должны использоваться только при отсутствии части данных по откосу для предварительной оценки его устойчивости.

Читать еще:  Инфракрасная пленка для откосов

Основные расчетные случаи регламентированы СНиП II-53-73.

При использовании гипотезы о круглоцилиндрической форме потенциальной поверхности скольжения значение коэффициента запаса устойчивости устанавливают исходя из условия статического равновесия:

где М – все моменты, действующие на откос.

При этом призма обрушения данной программой рассматривается дискретно, производя ее деление на конечное число отсеков, причем увеличение количества отсеков приводит к увеличению точности расчета. Обычный «ручной» счет предполагал деление призмы обрушения на 10 отсеков. Данная программа делит откос на 100 отсеков в общем случае и позволяет увеличить количество отсеков до 1000.

Разработано несколько способов расчета по круглоцилиндрическим поверхностям скольжения с делением на отсеки, которые отличаются друг от друга выражением для эффективных нормальных напряжений, действующих по поверхности скольжения. При проведении расчетов устойчивости данной программой принимаются допущения в отношении угла действия нормальной составляющей распора грунта, которую принимают постоянной или же в виде известной функции от угла наклона площадок скольжения [5]. Таким образом, программой реализованы следующие методы расчета:

1. Метод Г. Крея (иначе — метод А.В. Бишопа).

2. Метод К. Терцаги.

3. Метод «Весового давления» (метод Р.Р. Чугаева).

Нормативные коэффициенты запаса устойчивости Кз установлены соответствующими СНиП и находятся в пределах от 1.05 до 1.1 для особых сочетаний нагрузок и от 1.1 до 1.3 для основных сочетаний нагрузок.

Метод Г. Крея

Метод Г. Крея (или Метод горизонтальных сил взаимодействия) достаточно точен, и рекомендован межведомственной комиссией Госстроя СССР для расчетов устойчивости откосов из неоднородных грунтов.

Определение коэффициента запаса устойчивости Кз – точное, находится подбором, так как Кз выражен в формуле неявно. Подбор Кз производится с такой степенью точности, чтобы разница в соседних определениях Кз не превышала 0.1%. Формула для расчета приведена в [5], (формула (9.11), стр.226).

Метод К. Терцаги

Метод К. Терцаги (или Метод наклонных сил взаимодействия, параллельных подошве отсека) нашел широкое применение на практике благодаря своей простоте, однако при расчетах пологих откосов с заложением больше 2.5 он приводит к занижению величины Кз, то есть дает значение «в запас». Формула для расчета приведена в [5], (формула (9.13), стр.227).

Метод «Весового давления»

Метод предложен Р.Р. Чугаевым, основан на формальном совпадении результатов расчета по нему с результатами, полученными по методу Тейлора при заложениях откосов больше 2.5. При расчетах неоднородных откосов, когда в основании залегают грунты с более низкими прочностными свойствами, чем грунты откоса, метод приводит к занижению коэффициента запаса устойчивости. Формула для расчета приведена в [5], (формула (9.12), стр.226).

GeoStab

Купить GeoStab

О продукте GeoStab

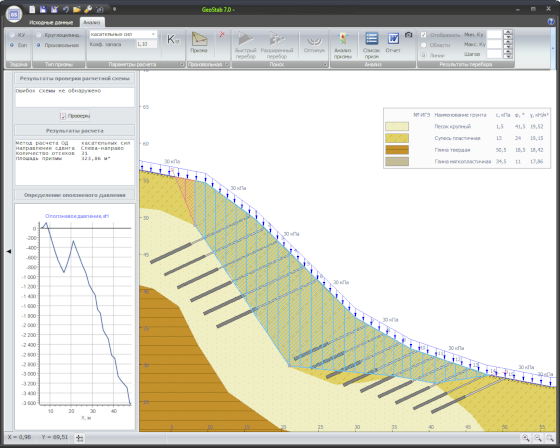

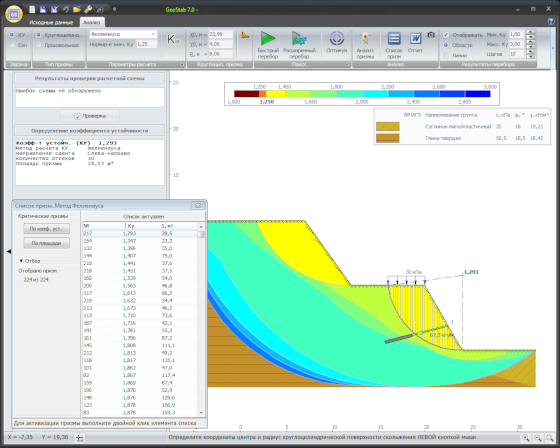

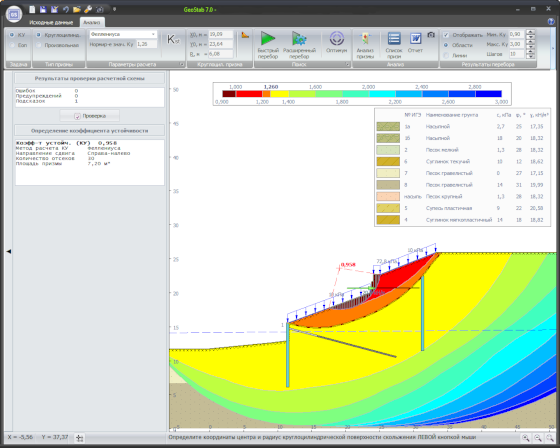

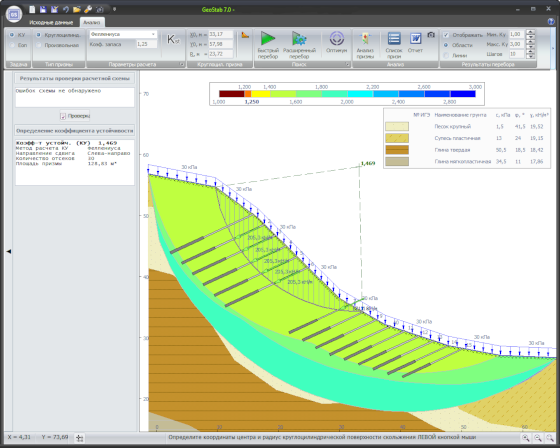

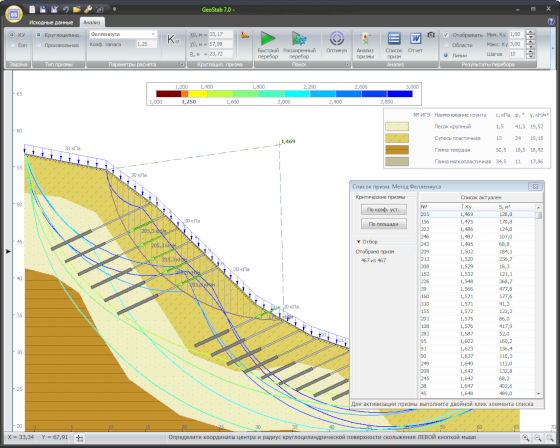

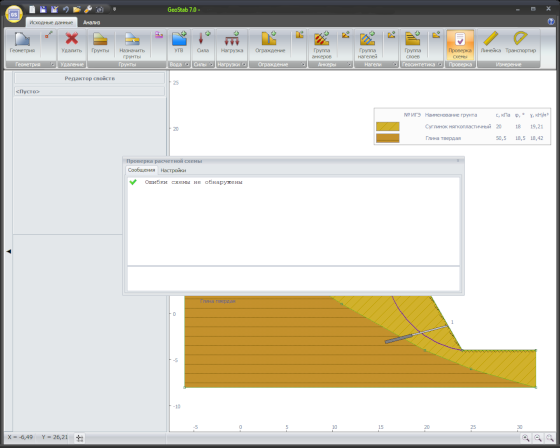

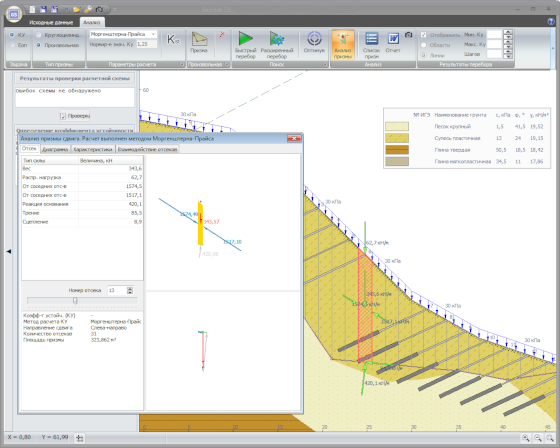

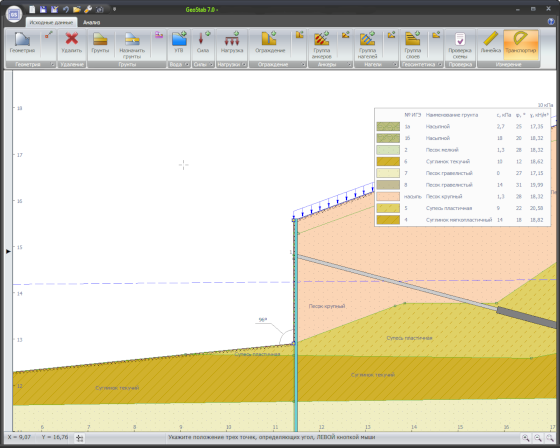

Программа GeoStab предназначена для оценки общей устойчивости откосов, склонов или котлованов в условиях сложного геологического строения грунтового массива. Программа позволяет проводить расчет коэффициента запаса устойчивости, а также определять оползневое давление.

Коэффициент устойчивости и оползневое давление определяются с учетом следующих факторов:

  • внешние нагрузки (сосредоточенные, распределенные нагрузки, сейсмичность);
  • грунтовые воды (учет взвешивания, гидродинамического воздействия, изменения сдвиговых характеристик и веса при обводнении);
  • анкеры (преднатяжение и сцепление по корню);
  • нагели (сцепление по боковой поверхности);
  • армирование геосинтетическими материалами (учет сцепления с грунтом и прочности на разрыв);
  • ограждения (учет прочности конструкции и заделки).
Читать еще:  Отделка наружных откосов кирпич

Коэффициент запаса устойчивости

Для призм с круглоцилиндрической поверхностью скольжения расчет ведется по методам:

  1. Феллениуса;
  2. касательных сил;
  3. Янбу;
  4. Бишопа;
  5. Моргенштерна-Прайса;
  6. Шахунянца;
  7. Спенсера.

Для призм с поверхностью скольжения в виде ломаной линии:

  1. касательных сил;
  2. Янбу;
  3. Моргенштерна-Прайса;
  4. Шахунянца.

Преимущества:

  1. простота использования программы;
  2. произвольность геологического строения склона;
  3. широкий набор методов определения коэффициента устойчивости;
  4. возможность определения оползневого давления;
  5. генерация развернутого отчета с представлением развернутой информации о силовых факторах в отсеках;
  6. возможность оптимизационного поиска наиболее опасных призм сдвига;
  7. наличие встроенных справочников характеристик грунтов и нагрузок.

(495) no skype addon 724-05-40 , (812) no skype addon 924-26-79
8-800-505-05-40 (бесплатный звонок)

+7 968 748-30-12

Консультации и приём заказов по Viber:

+7 968 748-30-12

Консультации и приём заказов по Skype:

architect-design.ru

Устойчивость откоса

Программа предназначена для расчёта устойчивости откосов слоистого грунтового массива общего вида. Поверхность скольжения может быть круговой (методы Бишопа, Петтерсона, Спенсера) или полигональной (методы Сарма, Спенсера). Программу можно использовать для расчёта устойчивости, например, выемок, насыпей, анкерованных опорных конструкций.

  • Доступен в пакетах:

Анализ устойчивости склона (полигональная поверхность скольжения)

Анализ устойчивости склона (круговая поверхность скольжения)

3D вид

Основные возможности программы

  • Проверочные расчёты могут выполняться с применением классических методов (предельного состояния, коэффициента запаса) либо с использованием стандартов EN 1997-1.
  • Простой ввод геометрических данных слоя.
  • Встроенная база данных грунтов и горных пород.
  • Быстрая и надёжная оптимизация круговых и полигональных поверхностей скольжения.
  • Любое количество нагрузок, применимое к конструкции (полосовые, трапецеидальные, линейные).
  • Любое количество анкеров.
  • Возможность моделировать воздействие воды уровнем грунтовой воды или изолиниями порового напряжения.
  • Быстрые освоение расчёта.
  • Расчёт резкого понижения У.Г.В., трещины растяжения.
  • Любое количество расчётов на одном этапе проектирования.
  • Простое моделирование твёрдых тел.
  • Сейсмическое воздействие.
  • Методы расчёта: Bishop, Fellenius (Petterson), Spencer, Morgenstern-Price, Sarma, Janbu, Шахунянц, ITFM (китайские стандарты).
  • Возможность вычислить выход поверхностей скольжения в процессе оптимизации.
  • Рассмотрение грунтовых слоев.
  • Возможность ввести в расчёт гео-укрепление.
  • Расчёт в эффективных и полных параметрах грунтов.
  • Любое количество расчётов на одном этапе строительства.
  • Возможность ограничить оптимизацию поверхности скольжения.
  • Импорт и экспорт файлов в формате DXF.

Учебные материалы

  • Технические руководства

Новые возможности в GEO5 2021

  • Приложения во всех программах GEO5
  • Стратиграфия — Земляные работы (Новый модуль)
  • МКЭ — Землетрясение (Новый модуль)
  • Системы координат (Стратиграфия)
  • Обшивка и горизонтальные крепления (Ограждения котлованов)

Пример отчета программы “Устойчивость откоса”

Основные преимущества отчета GEO5

  • Настройка структуры отчета с использованием корневого меню
  • Логотип компании в заголовке отчета
  • Простота в добавлении различных фотографий
  • Возможность пользователя изменять изображения
  • Восстановление изображения при изменении входных данных

Программы основаны в том числе на методике д.т.н., профессора Г.М. Шахунянца, отвечают всем требованиям действующих СП, СНиП и ГОСТ.

Комплекс наиболее оптимально приспособлен к реалиям Республики Казахстан. Программа хорошо зарекомендовала себя при расчете подпорных стен из габионных сетчатых конструкций.

Программный комплекс при достаточно простом и интуитивном интерфейсе позволяет выполнять расчеты достаточно сложных геотехнических систем с разными грунтовыми условиями, гидрогеологической ситуацией, учетом сейсмического воздействия, возможен комплексный расчет с учетом этапов возведения сооружения.
