Крутизна откосов котлованов должна быть не более

Допустимая крутизна временных откосов выемок

В грунтах естественной влажности при отсутствии грунтовых вод и расположенных поблизости подземных сооружений разработка выемок с вертикальными стенками без их крепления может осуществляться на глубину не более: 1 м — в песчаных насыпях и гравийных грунтах; 1,25 м — в супесях; 1,5 м — в суглинках и глинах; 2 м — в особо плотных нескальных грунтах.

При разработке грунтов естественной влажности крутизна откосов выемок (1:m), разрабатываемых без крепления на глубину 2 — 5 м, принимается по данным табл.1.

При глубине выемки более 5 м крутизна откосов устанавливается по расчету. Крутизну откосов выемок в глинистых переувлажненных дождевыми, снеговыми (талыми) водами грунтах следует уменьшить до угла естественного откоса , который для песка составляет обычно 30 — 35 супеси 35. 40, суглинка и глины 40. За состоянием откосов выемок необходимо вести систематическое наблюдение, осматривая грунт перед началом работ.

Допустимая крутизна откосов котлованов и траншей

При глубине выемки, м

Угол откоса выемки, град

Угол откоса выемки, град

Угол откоса выемки, град

Насыпной естественной влажности

Песчаный и гравийный (насыщенный)

Минимальное расстояние от поворачивающихся частей платформы (задней части платформы ковша) до автосамосвалов, находящихся на рабочем месте экскаватора, строений и столбов должно быть не менее d = 1 м (рис.3, а). Минимальное расстояние до откосов определяется по прямой линии, перпендикулярной откосам.

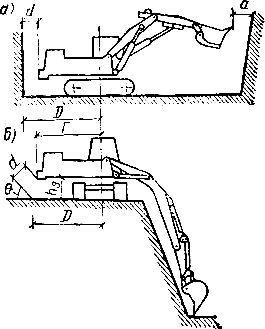

Рис.3. Определение минимально допустимого расстояния

а — между экскаватором и строениями; б — между экскаватором и отвалом

Минимальное расстояние D от оси хода экскаватора до подошвы откоса выемки или отвала (рис.3, б) зависит от радиуса вращения задней части платформы r, допустимого угла откоса отвала И, высоты части платформы h

.

Так, например, при крутизне откоса отвала от 1 : 0,5 до 1 : 1,2 величина D изменяется для экскаваторов:

Э-1252Б — 4,1. 3,6 м; ЭО-4321А, ЭО-4123А-3,5. 2,8 м; ЭО-4121А, ЭО-4121Б — 4+3 м; ЭО-5122А, ЭО-5123 — 4,1. 3,1 м.

При разработке котлованов и выемок экскаваторами, оборудованными обратной лопатой или драглайном, необходимо правильно установить машину относительно верхней бровки откоса.

Минимальное расстояние от опор экскаватора до верхней бровки откоса выемки при условии соблюдения допустимого угла откоса и глубине выемки до 5 м должно быть не менее d = 1 м. Если гусеницы установлены вдоль откоса (для боковой бровки откоса рабочего места), расстояние между бровкой откоса и гусеницей определяется согласно рис.4, а.

Рис.4. Определение минимально допустимого расстояния от верхней бровки откоса до опор экскаватора:

а — гусеница экскаватора расположена параллельно откосу; б — то же, перпендикулярно откосу; в — отсчет расстояния от башмака

выносной опоры до бровки; г — схема отсчета для гусеничного экскаватора; д — то же, для пневматического экскаватора

Если же гусеницы установлены перпендикулярно откосу (для лобовой бровки откоса рабочего места), то отсчет не обходимого расстояния от опоры экскаватора до бровки откоса следует производить от точки F (рис.. 4, б) и оно составит см (t— длина гусеничного звена). На экскаваторах, имеющих выносные опоры, расстояние от опоры до бровки откоса определяют согласно рис.4, в. При определении размеров боковых проходок наименьшее расстояние от опор экскаватора до верхней бровки откоса устанавливают согласно рис.4, г, д.

Разработка и обустройство ремонтного котлована

Производство земляных работ по вскрытию нефтепровода должно выполняться по нарядам-допускам и требованиям, указанным в ППР.

Разработка котлована должна осуществляться экскаватором. Для предотвращения повреждения нефтепровода ковшом экскаватора минимальное расстояние между образующей нефтепровода и ковшом экскаватора должно быть не менее 0,2 м. Разработку оставшегося грунта следует проводить вручную, не допуская ударов по трубе.

Длина котлована L, м, определяется по формуле:

L = l + 2, (6. где l — длина заменяемого участка нефтепровода, м.

Ширина котлована определяется из условия обеспечения расстояния между трубой и стенками котлована по дну не менее 1 м, по верху не менее 1,5 м.

Таблица 6.1 – Максимально допустимая длина подкопанного участка в зависимости от диаметра нефтепровода

Читать еще:  Как вычислить длину откоса
Диаметр нефтепровода на участке прямой врезки, ммМаксимально допустимая длина подкопанного участка, м
до 530 включительно
630-720
1020, 1067

Разработка ремонтного котлована без откосов не допускается.

При разработке котлована должна быть обеспечена крутизна откосов согласно рисунку 6.2 в соответствии с таблицей 6.2.

Перед началом производства работ в котловане следует провести контроль крутизны откосов с применением измерительных средств.

точка А – бровка котлована;

точка Б – край основания котлована;

точка В – точка на дне основания котлована;

a – угол откоса стенки котлована;

L2 – длина откоса котлована (от точки А до точки Б);

H – глубина котлована;

b – расстояние по горизонтали от края основания котлована до бровки котлована;

L1–расстояние от бровки котлована до точки на дне котлована (от точки А до точки В).

Рисунок 6.2 – Расчет крутизны откоса котлована

Измерив расстояния L1, L2, рассчитываем значение b по следующей формуле:

, (6.2)

Таблица 6.2 – Допустимая крутизна откосов траншеи и ремонтного котлована

Вид грунтаГлубина траншеи, котлована, м
до 1,51,5 — 3,03,0 — 5,0
угол откоса,°.уклонb/L2 (cos a)угол откоса,°.уклонb/L2 (cos a)угол откоса,°.уклонb/L2 (cos a)
Насыпной1:0,670,561:1,000,711:1,250,79
Песчаные и гравийные1:0,500,451:1,000,711:1,000,71
Супесь1:0,250,261:0,670,561:0,850,64
Суглинок1:0,250,261:0,500,451:0,750,60
Глина1:0,250,261:0,250,261:0,500,45
Лессовидный сухой1:0,250,261:0,500,451:0,500,45
Примечание — При напластовании различных видов грунта крутизну откосов для всех пластов надлежит назначить по более слабому виду грунта.

1 – рабочий котлован; 2 – информационный знак с указанием наименования нефтепровода и фактической глубины его заложения; 3 – предупредительный знак «Огнеопасно, проход, проезд и въезд запрещен»; 4 – ограждение котлована из синтетической сигнальной ленты

Рисунок 6.3 – Схема обозначения ремонтного котлована

4.1. ПРАВИЛА ПО ОХРАНЕ ТРУДА ПРИ ПРОИЗВОДСТВЕ РАБОТ ПО РЕКОНСТРУКЦИИ И КАПИТАЛЬНОМУ РЕМОНТУ ИСКУССТВЕННЫХ СООРУЖЕНИЙ В ОАО «РЖД»

4.1. Разработка котлованов и траншей

4.1. Разработка котлованов и траншей

424. Земляные работы в охранных зонах подземных коммуникаций (электрокабели, кабели связи, газопроводы и другие коммуникации) могут быть начаты только с письменного разрешения владельца этих коммуникаций и местного органа власти. К разрешению должен быть приложен план (схема) с указанием размещения и глубины заложения коммуникаций. Местонахождение подземных коммуникаций должно быть обозначено соответствующими знаками или надписями как на плане (схеме), так и на месте выполнения работ.

Перед началом земляных работ под надзором работника организации, эксплуатирующей подземную коммуникацию, должно быть сделано контрольное вскрытие грунта (шурф) для уточнения расположения и глубины прокладки коммуникации и установлено временное ограждение, определяющее зону работы землеройных машин.

Производство земляных работ должно осуществляться под руководством производителя работ или мастера, а в охранной зоне кабелей, находящихся под напряжением, или действующего газопровода, кроме того, под наблюдением работников организаций, эксплуатирующих эти коммуникации, и по наряду-допуску по форме Приложения 3 настоящих Правил.

425. При обнаружении не отмеченных на плане кабелей, трубопроводов, подземных сооружений, а также боеприпасов земляные работы следует прекратить до выяснения принадлежности обнаруженных сооружений и получения разрешения от соответствующих организаций на продолжение работ.

426. Не допускается проведение землеройных работ машинами на расстоянии 1 м, а клин-молотами и подобными механизмами — менее 5 м от линии подземной коммуникации, если эти работы не связаны с раскопкой линии.

Применение землеройных машин, отбойных молотков, ломов и кирок для рыхления грунта над кабелем, трубопроводом допускается производить на глубину, при которой до кабеля, трубопровода остается слой грунта не менее 30 см. Остальной слой грунта должен удаляться вручную лопатами.

427. При производстве земляных работ на территории населенных пунктов или на производственной территории котлованы, ямы, траншеи и канавы в местах, где проходит движение людей и транспорта, должны быть ограждены в соответствии с требованиями пунктов 882 — 883 настоящих Правил.

Читать еще:  Чем заделать откосы дверного проема

428. При разработке выемок в грунте экскаватором с прямой лопатой высоту забоя следует определять с таким расчетом, чтобы в процессе работы не образовывались «козырьки» из грунта, а в случае их образования или нахождения на откосах выемки, валунов, камней и т.п. рабочие из опасных мест должны быть удалены, после чего «козырьки», валуны и камни следует обрушить сверху, находясь за пределами зоны обрушения.

429. Разработка траншей с вертикальными стенками без крепления в связных грунтах (суглинках, глинах) роторными и траншейными экскаваторами допускается на глубину не более 3 м. В местах, где требуется пребывание людей, должны устраиваться крепления траншей или откосов.

430. Нахождение людей между землеройной машиной и транспортным средством во время погрузки запрещено.

Погрузка грунта на автосамосвалы должна производиться со стороны заднего или бокового борта.

431. Разработка, транспортировка, разгрузка, планировка и уплотнение грунта несколькими самоходными или прицепными машинами, выполняющими операции последовательно, друг за другом, должна осуществляться с соблюдением интервала между ними не менее 10 м.

432. При механическом ударном рыхлении грунта нахождение людей на расстоянии менее 5 м от места рыхления запрещено. Кабина машиниста экскаватора или рыхлительной машины должна быть защищена металлической сеткой.

433. При разработке грунта способом гидромеханизации необходимо выполнять требования безопасности, изложенные в государственном стандарте [74].

434. Рытье котлованов и траншей с вертикальными стенками без крепления в нескальных и незамерзших грунтах выше уровня грунтовых вод и при отсутствии вблизи подземных сооружений допускается на глубину не более, м: 1,0 — в насыпных, песчаных и крупнообломочных грунтах; 1,25 — в супесях; 1,5 — в суглинках и глинах.

435. Конструкции инвентарных креплений стенок котлованов и траншей должны быть освидетельствованы перед установкой и иметь паспорт, трафарет и дату последних испытаний.

436. При отсутствии инвентарных креплений или типовых элементов для креплений траншей и котлованов глубиной до 3 м допускается устройство неинвентарного деревянного крепления, которое должно отвечать следующим требованиям:

для горизонтальных элементов ограждений применять доски толщиной не менее 4 см, а в песчаных и повышенной влажности грунтах — не менее 5 см;

вертикальные стойки креплений устанавливать на расстояниях не более 1,5 м одна от другой;

распорки крепления стоек устанавливать на расстояниях по вертикали не более 1 м одна от другой, а под их концами (сверху и снизу) следует прибивать бобышки;

верхняя часть креплений должна выступать над бровкой выемки не менее чем на 15 см. При этом сечение вертикальных стоек и их шаг вдоль траншеи или котлована должны обосновываться расчетом.

Для котлованов и траншей глубиной свыше 3 м следует применять крепления, изготовленные по индивидуальному проекту с расчетным обоснованием ограждающих и крепящих элементов.

437. За состоянием крепления котлованов необходимо вести систематическое наблюдение не реже одного раза в смену, а при дождливой погоде — двух раз в смену. Результаты проверки ответственный руководитель работ каждой смены (прораб, мастер) должен заносить в журнал работ. Для проверки состояния крепления на распорках необходимо устраивать прочные настилы шириной не менее 0,6 м.

Все работы по постановке, перемещению и снятию распорок крепления котлованов должны вестись под наблюдением руководителя смены (мастера, прораба). Хранение материалов на распорках крепления котлованов запрещается.

438. Для спуска и подъема работников в котлован и широкие траншеи следует устанавливать сходни шириной не менее 0,8 м с перилами, а для спуска и подъема работников в узкие траншеи — приставные лестницы. Запрещается спуск работников в котлован или траншею по распоркам креплений.

439. При наличии грунтовых вод выше подошвы котлована, разрабатываемого без крепления, во избежание оползней откосов должны быть приняты меры по водопонижению.

440. В зоне воздействия на грунты виброустановок должны быть приняты меры против обрушения или оползания откосов, подтвержденные расчетом и оформленные проектной документацией.

Читать еще:  Откосы пластик производство по ту

441. Крутизна откосов котлованов и траншей глубиной до 5 м, разрабатываемых без креплений, не должна превышать значений, приведенных в таблице 2.3 Приложения 2 к настоящим Правилам.

442. При глубине выемки свыше 5 м во всех случаях крутизна откосов должна устанавливаться по расчету.

Разработка переувлажненных песчаных, лессовидных и насыпных грунтов без крепления запрещается.

443. За состоянием бровок открытых котлованов должно быть установлено систематическое наблюдение. В случае обнаружения трещин, сдвигов или сползаний грунта сменный мастер должен немедленно принять необходимые меры по обеспечению безопасности работников и объекта.

444. Расстояние от штабелей материалов и оборудования до бровки выемки (котлована, траншей) принимается по расчету на устойчивость откосов, но не менее 1 м.

445. Грунт, извлеченный из котлована или траншеи, следует размещать на расстоянии не менее 0,5 м от бровки выемки. Разрабатывать грунт способом подкопа запрещается.

446. Установка, перемещение и работа строительных машин и автомобилей, прокладка рельсовых путей, размещение лебедок вблизи выемок с незакрепленными откосами в пределах призмы обрушения запрещается. Наименьшее допустимое расстояние по горизонтали от подошвы насыпи железнодорожного пути, конца шпалы рельсового пути, выносной опоры (аутригера) или при ее отсутствии колеса или гусеницы строительных машин до основания откоса должно устанавливаться ППР.

При отсутствии соответствующих указаний в ППР для выемок глубиной до 5 м минимальные расстояния (м) по горизонтали от основания откоса выемки до ближайшей опоры машины допускается принимать по таблице 2.4 Приложения 2 настоящих Правил.

Установка и движение строительных машин и механизмов, а также транспортных средств, в пределах призмы обрушения грунта у раскрепленных выемок должны быть предусмотрены в ППР.

447. В зимнее время года разработка грунта (за исключением сухого песчаного и вблизи железнодорожной линии) на глубину промерзания разрешается без креплений.

448. Разработка площадок и котлованов на откосах насыпей или конусов для сооружения подаутригерных опор может осуществляться как под защитой шпунтовой подпорной стенки, так и без устройства шпунтовой стенки — исходя из конкретных условий.

При работе на откосах выемок и насыпей глубиной (высотой) более 3 м и крутизной более 1:1 (а при влажной поверхности откоса более 1:2) следует принимать необходимые меры безопасности против падения и скольжения работников по поверхности откоса (стремянки, предохранительные пояса, прикрепленные к надежным опорам и др.). Движение работников по укрепленным откосам без стремянок запрещается. Для спуска и подъема работников по откосу насыпи или конуса до места работы должны быть установлены лестничные сходы шириной не менее 0,3 м с односторонними перилами высотой 1,1 м.

449. Разработка глубоких котлованов должна производиться механизированным способом. Работа людей в котловане по доборке и планировке грунта допускается только под руководством производителя работ или мастера. При этом должно быть обеспечено наблюдение за состоянием конструкций крепления стенок котлована.

450. Выемки, разработанные в зимнее время года (как без крепления, так и с креплением), с наступлением оттепели, при наличии длительных атмосферных осадков, а также после любого обогрева грунта должны быть раскреплены.

451. При осуществлении электропрогрева грунта прогреваемая площадь должна иметь защитное ограждение, предупредительные сигналы, а в ночное время освещаться. Сигнальные лампы должны подключаться так, чтобы при их перегорании отключалась подача напряжения. Расстояние между ограждением и контуром прогреваемого участка должно быть не менее 3 м. Выполнение каких-либо работ и пребывание людей в этой зоне запрещено.

Линии временного электроснабжения к прогреваемым участкам грунта должны быть выполнены изолированным проводом.

У прогреваемой площадки должно быть обеспечено круглосуточное дежурство электротехнического персонала соответствующей квалификации.

452. При разработке грунта взрывным способом необходимо соблюдать Единые правила безопасности при взрывных работах [51] и руководствоваться положениями главы 3 настоящих Правил.

453. Во всех случаях независимо от принадлежности земель перед началом работ необходимо снимать и сохранять для последующей рекультивации плодородный слой почвы.
